HỆ SẢN PHẨM ECO-VCL
VAN CỬA LẬT HDPE THEO PHƯƠNG ÁN LẮP ĐẶT
Hệ sản phẩm được tổ chức theo 3 nhóm chính: hàn thẳng, lắp ngoài ống và gắn tường; sau đó lựa chọn model theo loại ống, kích thước và điều kiện công trình.
01
CHỌN VAN THEO PHƯƠNG ÁN LẮP ĐẶT
Bắt đầu từ cách van kết nối với công trình, sau đó mới đi đến model và kích thước cụ thể.
NHÓM 01
HÀN THẲNG
Hàn trực tiếp với ống HDPE có cùng đường kính.
Model: A · C · F
XEM NHÓM HÀN THẲNG
NHÓM 02
LẮP NGOÀI ỐNG
Chụp ngoài đầu ống, lựa chọn theo loại ống và kích thước thực tế.
Model: AE · AEE · CE · CEE · E · EE
XEM NHÓM LẮP NGOÀI
NHÓM 03
GẮN TƯỜNG
Bắt trực tiếp lên tường bê tông hoặc cửa xả đã có kết cấu chờ.
Model: D · R · S
XEM NHÓM GẮN TƯỜNG02
VAN CỬA LẬT HÀN THẲNG
Dùng cho hệ thống thoát nước và hố ga; phù hợp ống HDPE có cùng đường kính và hàn đối đầu với ống.
Khoảng kích thước: Size từ 160 đến 1200 tùy model.
KIỂU A
Size: 200 · 225 · 250 · 315
Cấu hình hàn thẳng cho ống HDPE.
KIỂU C
Size: 200 · 225 · 250 · 315
Cấu hình hàn thẳng cho ống HDPE.
KIỂU F
Size: 160–1200
Dải kích thước rộng cho ống HDPE.
03
VAN CỬA LẬT LẮP NGOÀI ỐNG
Nhóm có nhiều cấu hình nhất, lựa chọn theo loại ống và kích thước thực tế tại vị trí lắp.
HDPE / uPVC: AE, CE, E
HDPE hai vách: AEE, CEE, EE
Ống bê tông: E theo cấu hình chuyên dụng
AE
Size: 200–315
HDPE / uPVC
AEE
Size: 180–400
HDPE hai vách
CE
Size: 200–315
HDPE / uPVC
CEE
Size: 180–400
HDPE hai vách
E
Size: 160–1204
HDPE / uPVC / bê tông
EE
Size: 180–400
HDPE hai vách
04
VAN CỬA LẬT GẮN TƯỜNG
Phù hợp cửa xả đã được tạo sẵn trong bê tông hoặc vị trí cần bắt trực tiếp lên tường bằng bu lông/vít nở.
Hình dạng: tròn, chữ nhật và vuông.
KIỂU D
Size: 200–2000
Dạng tròn, gắn tường bê tông.

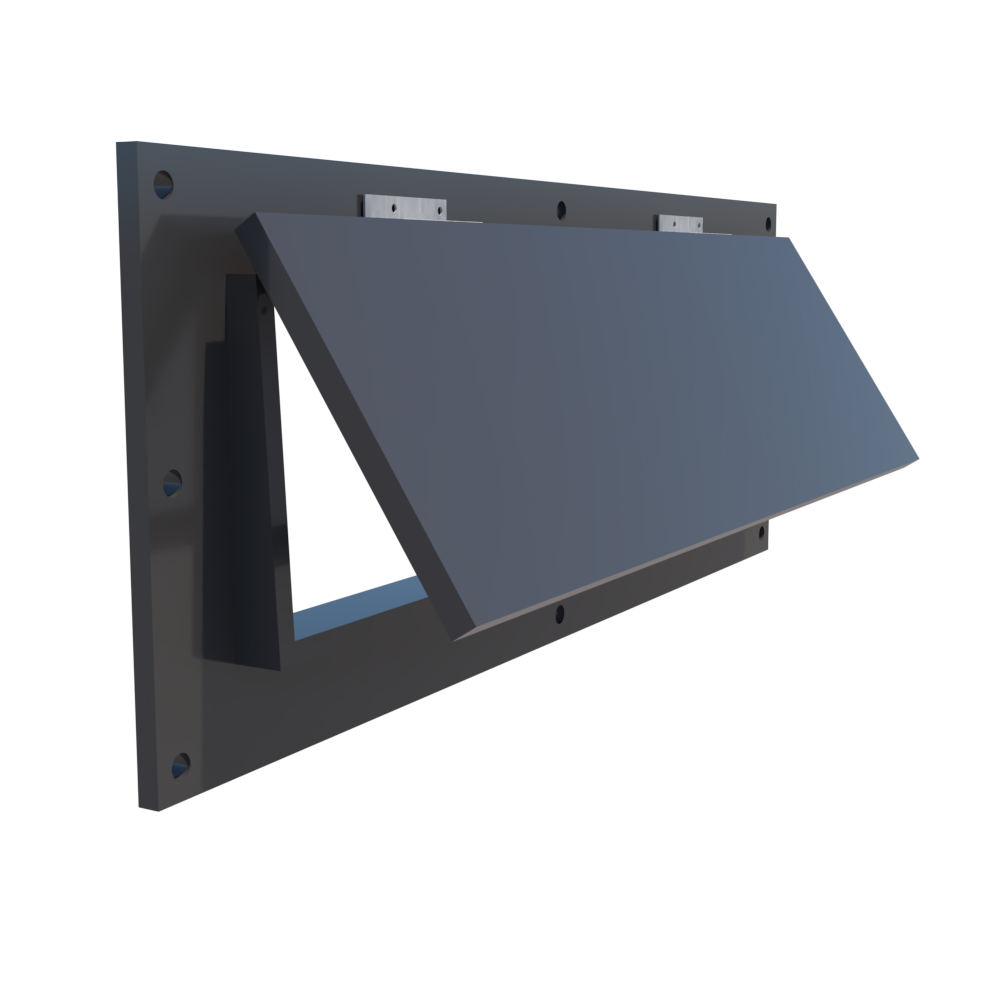

KIỂU R
6 cấu hình
Dạng chữ nhật, gắn tường bê tông.

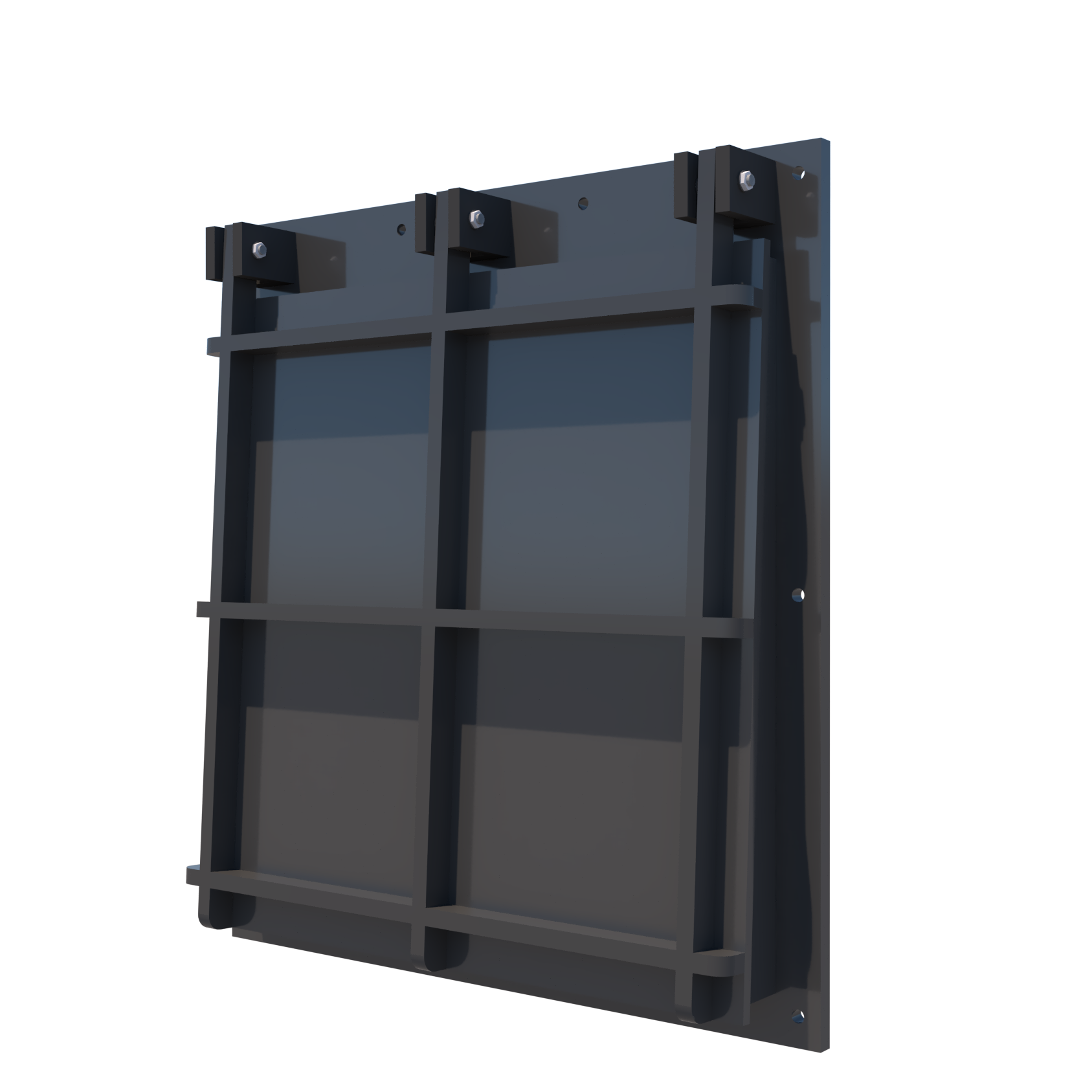

KIỂU S
Size: 600–1800
Dạng vuông, gắn tường bê tông.
05
SO SÁNH NHANH CÁC NHÓM MODEL
Đối chiếu nhanh theo phương án lắp, loại ống và dải kích thước trước khi đi vào từng model chi tiết.
HÀN THẲNG
A · C · F
Ống phù hợp: HDPE
Kích thước:Theo OD từ 160–1200 tùy model
Kiểu lắp: Hàn đối đầu với ống
LẮP NGOÀI ỐNG
AE · AEE · CE · CEE · E · EE
Ống phù hợp: HDPE, uPVC, HDPE hai vách, bê tông theo cấu hình
Kích thước: theo ID/mã trong bảng catalogue
Kiểu lắp: Chụp ngoài đầu ống
GẮN TƯỜNG
D · R · S
Kết cấu: cửa xả tròn, chữ nhật, vuông
Kích thước: theo đường kính thông thủy D/cấu hình từng model
Kiểu lắp: Bắt bu lông / vít nở lên tường
06
CHỌN ĐÚNG MODEL THEO DỮ LIỆU CÔNG TRÌNH
Sau khi xác định nhóm lắp đặt, cần đối chiếu tiếp loại ống, OD/ID thực tế, không gian đóng mở và vị trí lắp.
Không nên chọn model chỉ theo đường kính danh nghĩa của ống.
HỖ TRỢ LỰA CHỌN
CHƯA CHẮC NÊN CHỌN MODEL NÀO?
Gửi loại ống, OD/ID thực tế, ảnh vị trí lắp và điều kiện công trình để đội ngũ Á Châu hỗ trợ đối chiếu model ECO-VCL phù hợp.
