ECO-VCL · LẮP NGOÀI ỐNG
VAN CỬA LẬT KIỂU E
Dải model rộng, lắp ngoài ống và có cấu hình chuyên dùng cho ống bê tông.
01
CẤU HÌNH KIỂU E
Kiểu E là cấu hình lắp ngoài có dải model rộng. Ngoài cấu hình tiêu chuẩn, tài liệu kỹ thuật còn quy định các mã chuyên dùng lắp ngoài ống bê tông.
Thân: HDPE
Nắp: HDPE
Tấm dẫn hướng: Thép không gỉ
Gioăng nắp: Cao su
Bản lề: Thép không gỉ
02
BẢN VẼ KỸ THUẬT KIỂU E

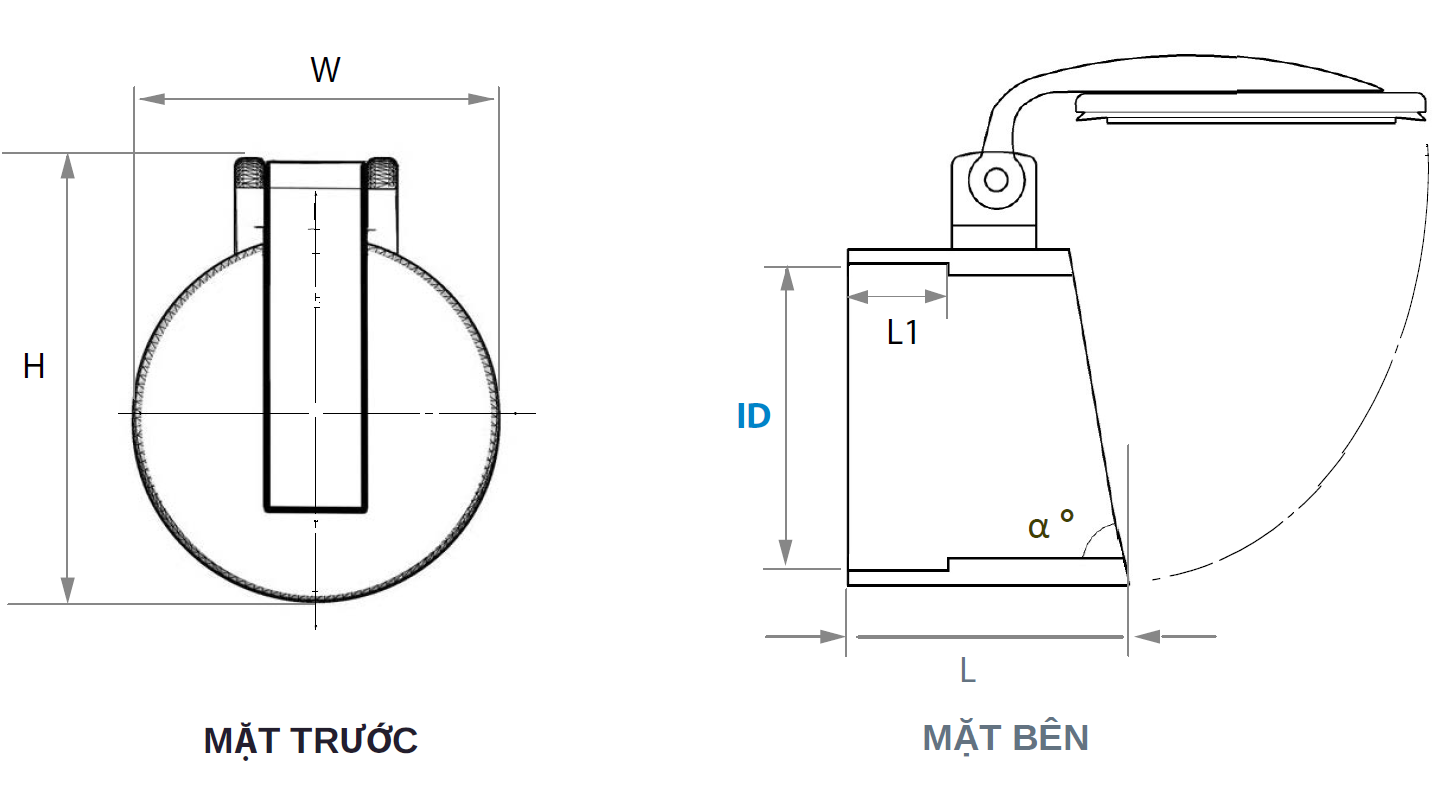

Kiểu E sử dụng ID đầu lắp van để đối chiếu với OD thực tế của ống. Bản vẽ thể hiện W, H, L, L1 và góc α.
CÁC KÝ HIỆU CHÍNH
ID: Đường kính trong đầu lắp van
W: Chiều rộng
H: Chiều cao
L: Chiều dài tổng thể
L1: Kích thước phần đầu lắp
α: Góc cấu hình
03
BẢNG THÔNG SỐ KIỂU E
Đơn vị kích thước: mm.
BẢNG KÍCH THƯỚC
| MODEL | ID | W | H | L | L1 | α° |
|---|---|---|---|---|---|---|
| EV160E | 162 | 180 | 248 | 220 | 100 | 82 |
| EV168E | 170 | 180 | 248 | 220 | 100 | 82 |
| EV200E | 202 | 241 | 293 | 225 | 100 | 82 |
| EV216E | 218 | 266 | 318 | 220 | 100 | 82 |
| EV225E | 227 | 266 | 318 | 235 | 100 | 82 |
| EV250E | 252 | 280 | 348 | 240 | 100 | 82 |
| EV315E | 317 | 353 | 400 | 262 | 100 | 82 |
| EV355E | 357 | 400 | 468 | 265 | >100 | 86 |
| EV400E | 402 | 450 | 518 | 265 | >100 | 86 |
| EV450E | 452 | 500 | 568 | 275 | >100 | 86 |
| EV500E | 502 | 560 | 648 | 285 | >100 | 86 |
| EV560E | 562 | 630 | 728 | 295 | >100 | 86 |
| EV630E | 632 | 710 | 798 | 345 | >100 | 86 |
| EV710E | 712 | 800 | 922 | 250 | 150 | 87 |
| EV800E | 802 | 900 | 1020 | 250 | 150 | 87 |
| EV900E | 902 | 1000 | 1120 | 250 | 150 | 87 |
CẤU HÌNH CHUYÊN DÙNG LẮP NGOÀI ỐNG BÊ TÔNG
BẢNG KÍCH THƯỚC · ỐNG BÊ TÔNG
| MODEL | ID | W | H | L | L1 | α° |
|---|---|---|---|---|---|---|
| EV720E | 720 | 800 | 922 | 250 | 150 | 87 |
| EV964E | 964 | 1024 | 1130 | 250 | 150 | 87 |
| EV1204E | 1204 | 1300 | 1400 | 250 | 150 | 87 |
LƯU Ý LỰA CHỌN
Đối chiếu ID của đầu lắp van với kích thước thực tế tại vị trí lắp. Với ống bê tông, sử dụng đúng cấu hình chuyên dụng được quy định trong tài liệu kỹ thuật.
05
QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định loại ống
02
Đo OD thực tế
03
Đối chiếu ID van
04
Chọn model E
06
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Thực hiện theo kích thước thực tế tại vị trí lắp. Đầu ống không ba via, sắc cạnh.
BƯỚC 1
Bôi mủ PU vào đầu đường ống.
BƯỚC 2
Đẩy van vào ống cho đến khi đầu ống chạm vào gờ cuối.
BƯỚC 3
Khoan lỗ, dùng vít rút cố định thân van và ống.
ECO-VCL KIỂU E
CẦN ĐỐI CHIẾU MODEL THEO ỐNG THỰC TẾ?
Gửi OD thực tế tại vị trí lắp và ảnh đầu ống để đội ngũ Á Châu hỗ trợ đối chiếu ID và lựa chọn cấu hình phù hợp.
