ECO-VCL · LẮP NGOÀI ỐNG
VAN CỬA LẬT KIỂU EE
Cấu hình lắp ngoài ống HDPE hai vách, Size 180–400; đầu lắp van dùng ID để đối chiếu với OD thực tế của ống.
01
CẤU HÌNH KIỂU EE
Kiểu EE dùng cho hệ thống thoát nước, ngăn mùi, ngăn triều và lắp ngoài ống HDPE hai vách. Dải Size 180–400.
Thân: HDPE
Nắp: HDPE
Tấm dẫn hướng: Thép không gỉ
Gioăng nắp: Cao su
Bản lề: Thép không gỉ
02

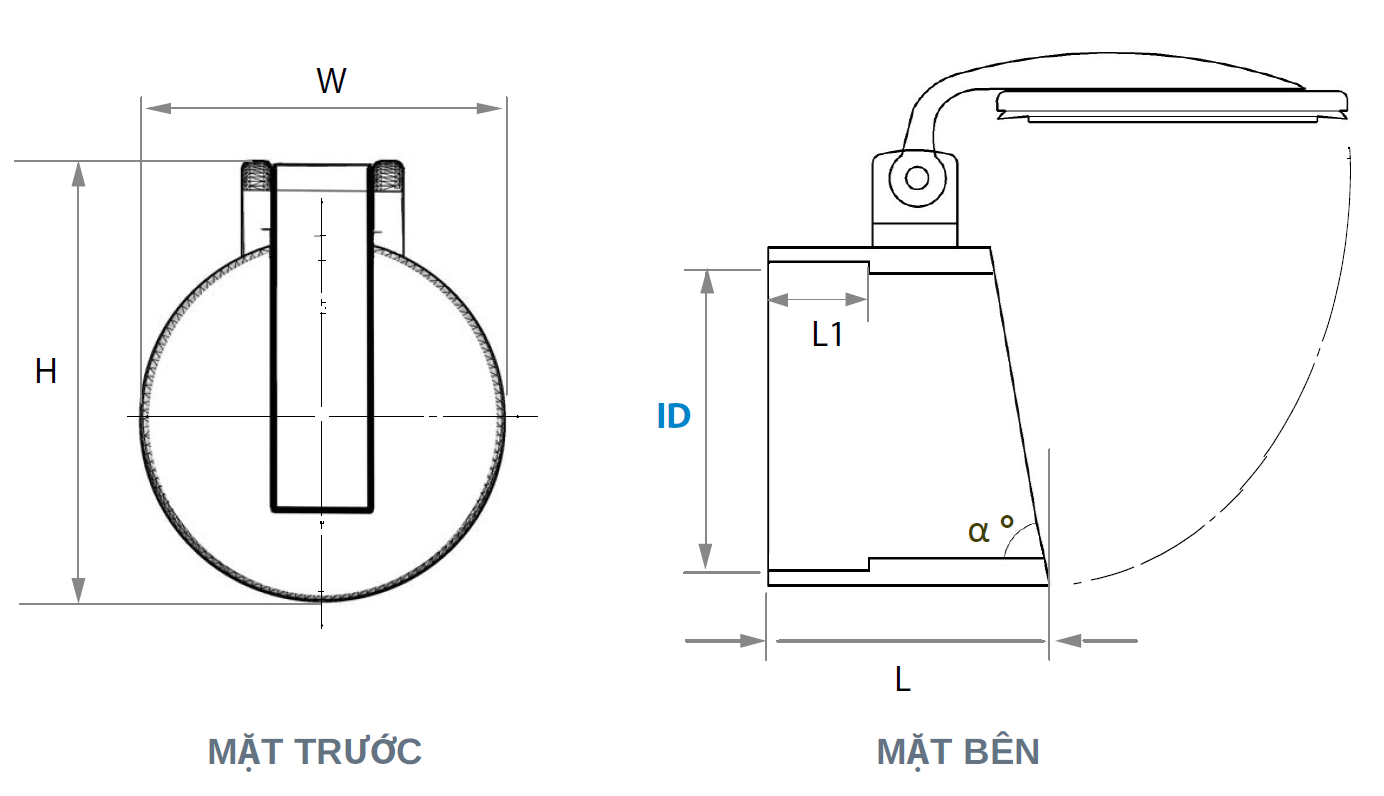

BẢN VẼ KỸ THUẬT KIỂU EE

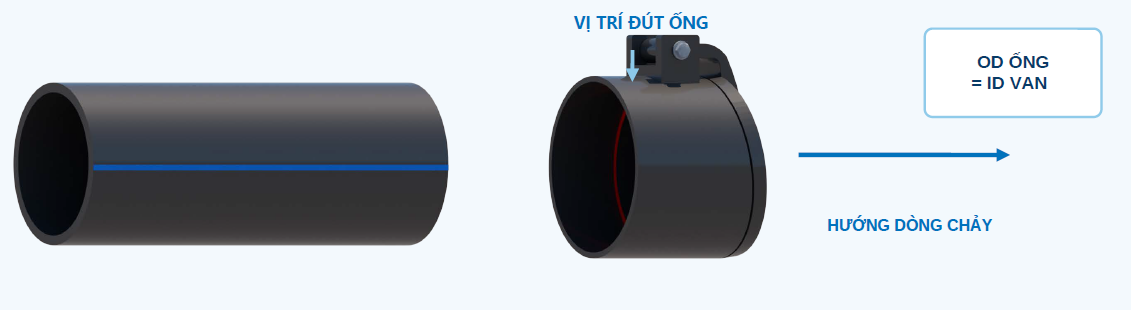

Đầu lắp van sử dụng ID để đối chiếu với OD thực tế của ống. Catalogue thể hiện hai giá trị ID cho mỗi model EE.
CÁC KÝ HIỆU CHÍNH
ID: Hai giá trị tương thích theo model
W: Chiều rộng
H: Chiều cao
L: Chiều dài tổng thể
L1: Kích thước phần đầu lắp
α: Góc cấu hình
03
BẢNG THÔNG SỐ KIỂU EE
Đơn vị kích thước: mm. Cột MODEL rộng gấp đôi; 6 cột thông số còn lại có độ rộng bằng nhau.
BẢNG KÍCH THƯỚC
| MODEL | ID | W | H | L | L1 | α° |
|---|---|---|---|---|---|---|
| EV180EE | 168 / 174 | 200 | 268 | 220 | 100 | 82 |
| EV225EE | 218 / 228 | 250 | 318 | 220 | 100 | 82 |
| EV250EE | 274 / 280 | 315 | 383 | 240 | 100 | 82 |
| EV315EE | 328 / 338 | 400 | 468 | 265 | 110 | 86 |
| EV400EE | 438 / 450 | 500 | 568 | 275 | 120 | 86 |
LƯU Ý LỰA CHỌN
Catalogue thể hiện hai giá trị ID cho mỗi model EE. Cần đối chiếu đúng ID với OD thực tế của ống HDPE hai vách tại vị trí lắp.
05
QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định loại ống
02
Đo OD thực tế
03
Đối chiếu ID van
04
Chọn model EE
06
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Thực hiện theo kích thước thực tế tại vị trí lắp. Đầu ống không ba via, sắc cạnh.
BƯỚC 1
Bôi mủ PU vào đầu đường ống.
BƯỚC 2
Đẩy van vào ống cho đến khi đầu ống chạm vào gờ cuối.
BƯỚC 3
Khoan lỗ, dùng vít rút cố định thân van và ống.
ECO-VCL KIỂU EE
CẦN ĐỐI CHIẾU MODEL THEO ỐNG THỰC TẾ?
Gửi OD thực tế tại vị trí lắp và ảnh đầu ống để đội ngũ Á Châu hỗ trợ đối chiếu ID và lựa chọn cấu hình phù hợp.
