ECO-VCL · LẮP NGOÀI ỐNG
VAN CỬA LẬT KIỂU CE
Dùng cho hệ thống thoát nước, ngăn mùi, ngăn triều; cấu hình lắp ngoài đầu ống HDPE/uPVC. Dải Size 200–315.
01
CẤU HÌNH KIỂU CE
Kiểu CE thuộc nhóm van cửa lật lắp ngoài ống, dải Size 200–315. Điểm phân biệt của cấu hình CE là bản lề nhựa HDPE.
Thân: HDPE
Nắp: HDPE
Tấm dẫn hướng: Thép không gỉ
Gioăng nắp: Cao su
Bản lề: Nhựa HDPE
02

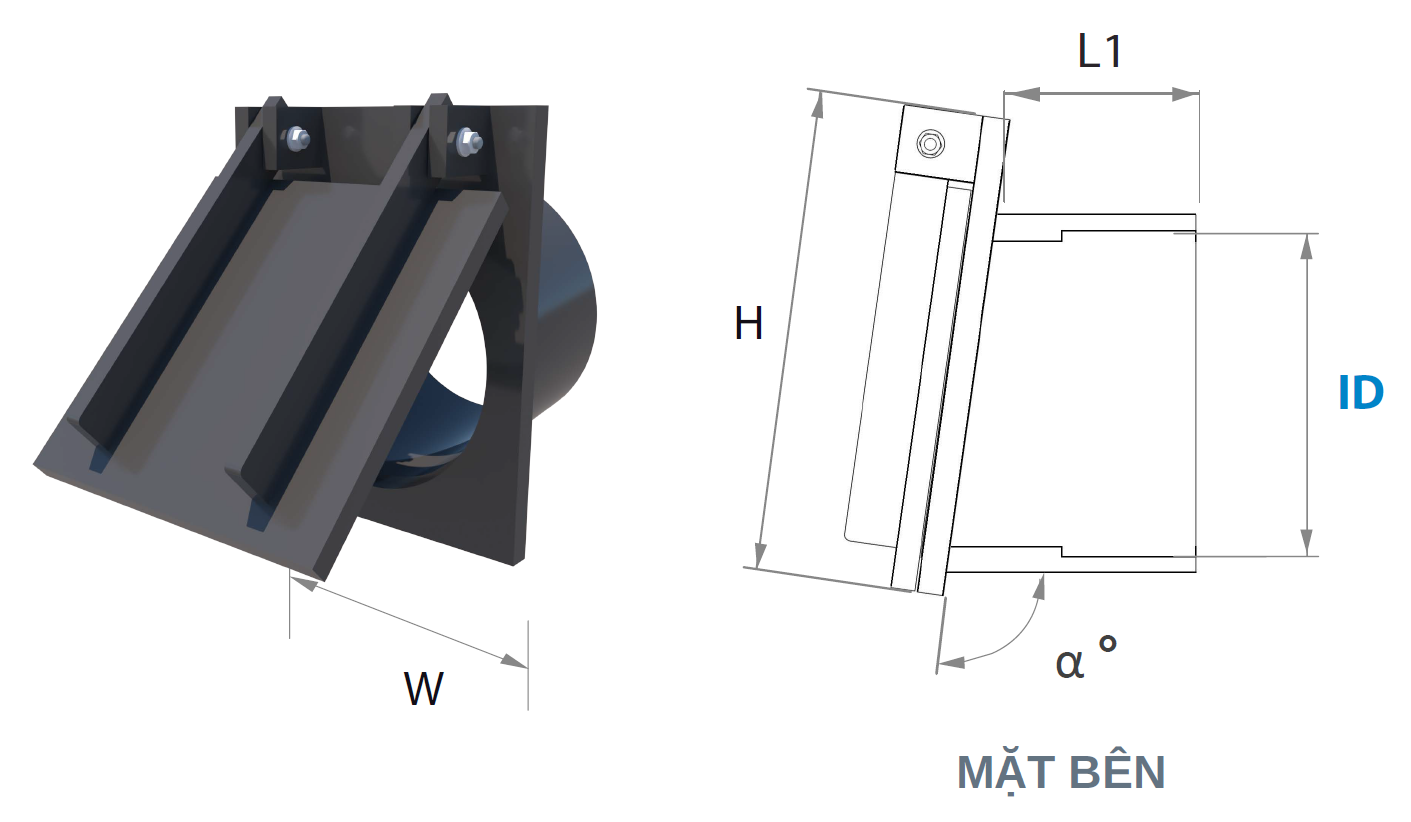

BẢN VẼ KỸ THUẬT KIỂU CE
Các kích thước tra cứu gồm ID đầu lắp van, W, H, L1 và góc α. ID là đường kính trong đầu lắp van dùng để đối chiếu với OD thực tế của ống.
CÁC KÝ HIỆU CHÍNH
ID: Đường kính trong đầu lắp van
W: Chiều rộng tổng thể
H: Chiều cao tổng thể
L1: Chiều dài phần đầu lắp
α: Góc cấu hình theo bản vẽ
03
BẢNG THÔNG SỐ KIỂU CE
Đơn vị kích thước: mm.
MODEL
ID
α°
W
H
L1
EV200CE
202
98
250
310
120
EV225CE
227
98
250
310
120
EV250CE
252
98
295
355
130
EV315CE
317
98
365
400
130
LƯU Ý LỰA CHỌN
Đường kính ngoài thực tế của ống tại vị trí lắp phải phù hợp với ID của đầu lắp van. Đối chiếu kích thước thực tế trước khi lựa chọn model.
05

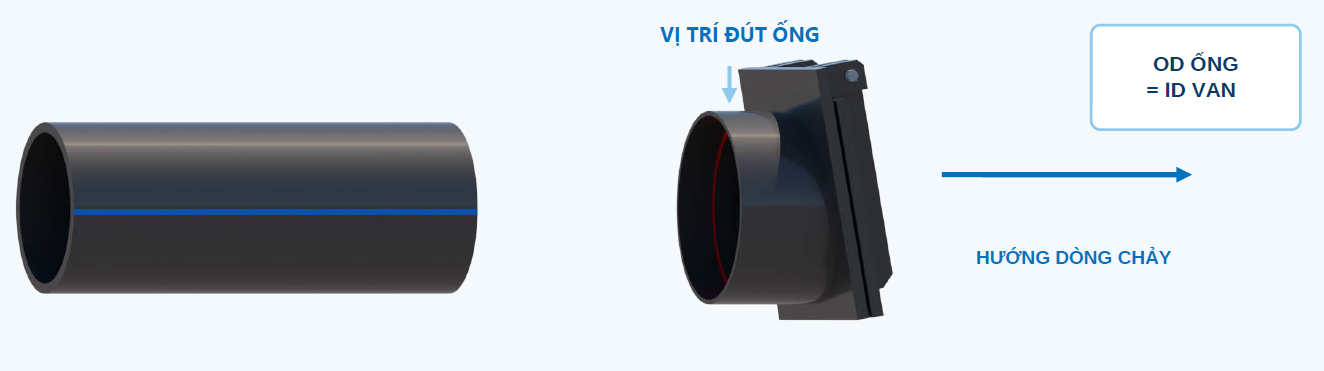

QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định loại ống
02
Đo OD thực tế
03
Đối chiếu ID van
04
Chọn model CE
06
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Thực hiện theo kích thước thực tế tại vị trí lắp. Đầu ống không ba via, sắc cạnh.
BƯỚC 1
Bôi mủ PU vào đầu đường ống.
BƯỚC 2
Đẩy van vào ống cho đến khi đầu ống chạm vào gờ cuối.
BƯỚC 3
Khoan lỗ, dùng vít rút cố định thân van và ống.
ECO-VCL KIỂU CE
CẦN ĐỐI CHIẾU MODEL THEO ỐNG THỰC TẾ?
Gửi OD thực tế tại vị trí lắp và ảnh đầu ống để đội ngũ Á Châu hỗ trợ đối chiếu ID và lựa chọn cấu hình phù hợp.
