ECO-VCL · LẮP NGOÀI ỐNG
VAN CỬA LẬT KIỂU AE
Dùng cho hệ thống thoát nước, ngăn mùi, ngăn triều; cấu hình lắp ngoài đầu ống HDPE/uPVC. Dải Size 200–315.
01
CẤU HÌNH KIỂU AE
Kiểu AE thuộc nhóm van cửa lật lắp ngoài ống, dải Size 200–315. Điểm phân biệt của cấu hình AE là bản lề thép không gỉ.
Thân: HDPE
Nắp: HDPE
Tấm dẫn hướng: Thép không gỉ
Gioăng nắp: Cao su
Bản lề: Thép không gỉ
02

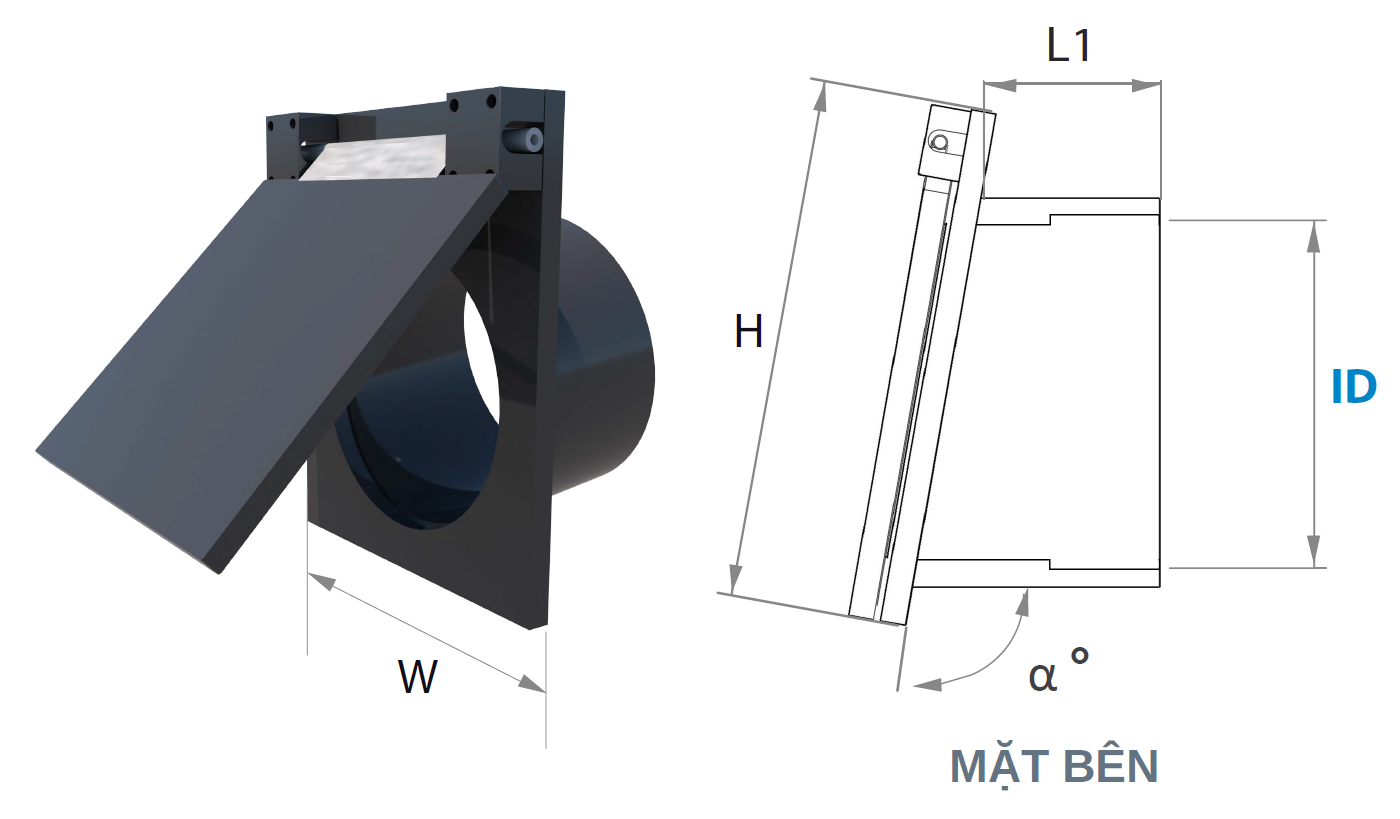

BẢN VẼ KỸ THUẬT KIỂU AE
Các kích thước tra cứu gồm ID đầu lắp van, W, H, L1 và góc α. ID là đường kính trong của đầu lắp van dùng để đối chiếu với đường kính ngoài thực tế của ống tại vị trí lắp.
CÁC KÝ HIỆU CHÍNH
ID: Đường kính trong đầu lắp van
W: Chiều rộng tổng thể
H: Chiều cao tổng thể
L1: Chiều dài phần đầu lắp
α: Góc cấu hình theo bản vẽ
03
BẢNG THÔNG SỐ KIỂU AE
Đơn vị kích thước: mm.
MODEL
ID
α°
W
H
L1
EV200AE
202
98
250
310
120
EV225AE
227
98
250
310
120
EV250AE
252
98
300
350
130
EV315AE
317
98
380
420
130

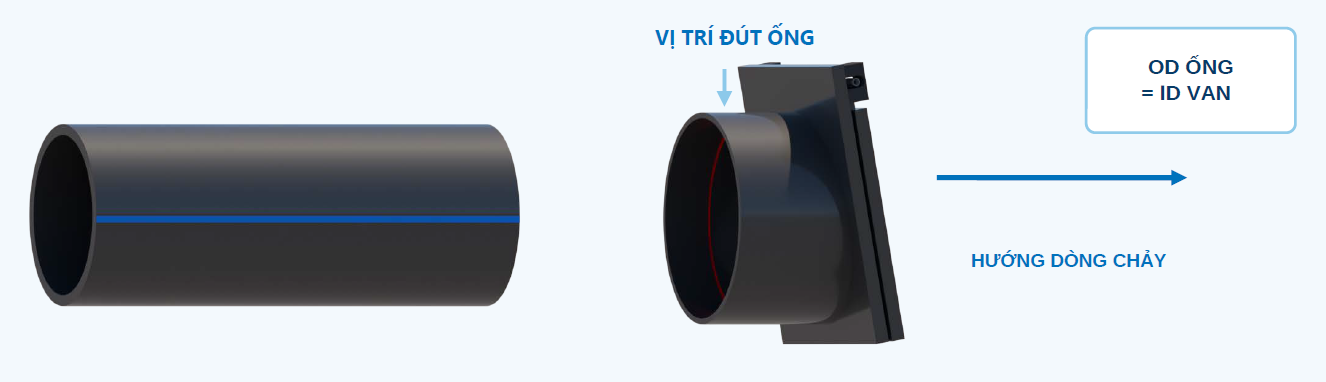

LƯU Ý LỰA CHỌN
Đường kính ngoài thực tế của ống tại vị trí lắp phải phù hợp với ID của đầu lắp van. Cần đối chiếu kích thước thực tế trước khi lựa chọn model; không chọn van chỉ dựa trên tên gọi / Size của ống.
05
QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định loại ống
02
Đo OD thực tế
03
Đối chiếu ID van
04
Chọn EV200AE / EV225AE / EV250AE / EV315AE
06
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Thực hiện theo kích thước thực tế tại vị trí lắp. Đầu ống không ba via, sắc cạnh.
BƯỚC 1
Bôi mủ PU vào đầu đường ống.
BƯỚC 2
Đẩy van vào ống cho đến khi đầu ống chạm vào gờ cuối.
BƯỚC 3
Khoan lỗ, dùng vít rút cố định thân van và ống.
ECO-VCL KIỂU AE
CẦN ĐỐI CHIẾU MODEL THEO ỐNG THỰC TẾ?
Gửi OD thực tế tại vị trí lắp và ảnh đầu ống để đội ngũ Á Châu hỗ trợ đối chiếu ID và lựa chọn model AE phù hợp.
