ECO-VCL · HÀN THẲNG
VAN CỬA LẬT KIỂU F
Size 160–1200 • Dải kích thước rộng • Hàn đối đầu với ống HDPE
01
CẤU HÌNH KIỂU F
Kiểu F có cấu hình tròn, thân và nắp HDPE. Dải kích thước rộng từ Size 160 đến 1200, hàn thẳng với đường ống HDPE.
Thân: HDPE
Nắp: HDPE, thép không gỉ, cao su
Bản lề: Thép không gỉ
02

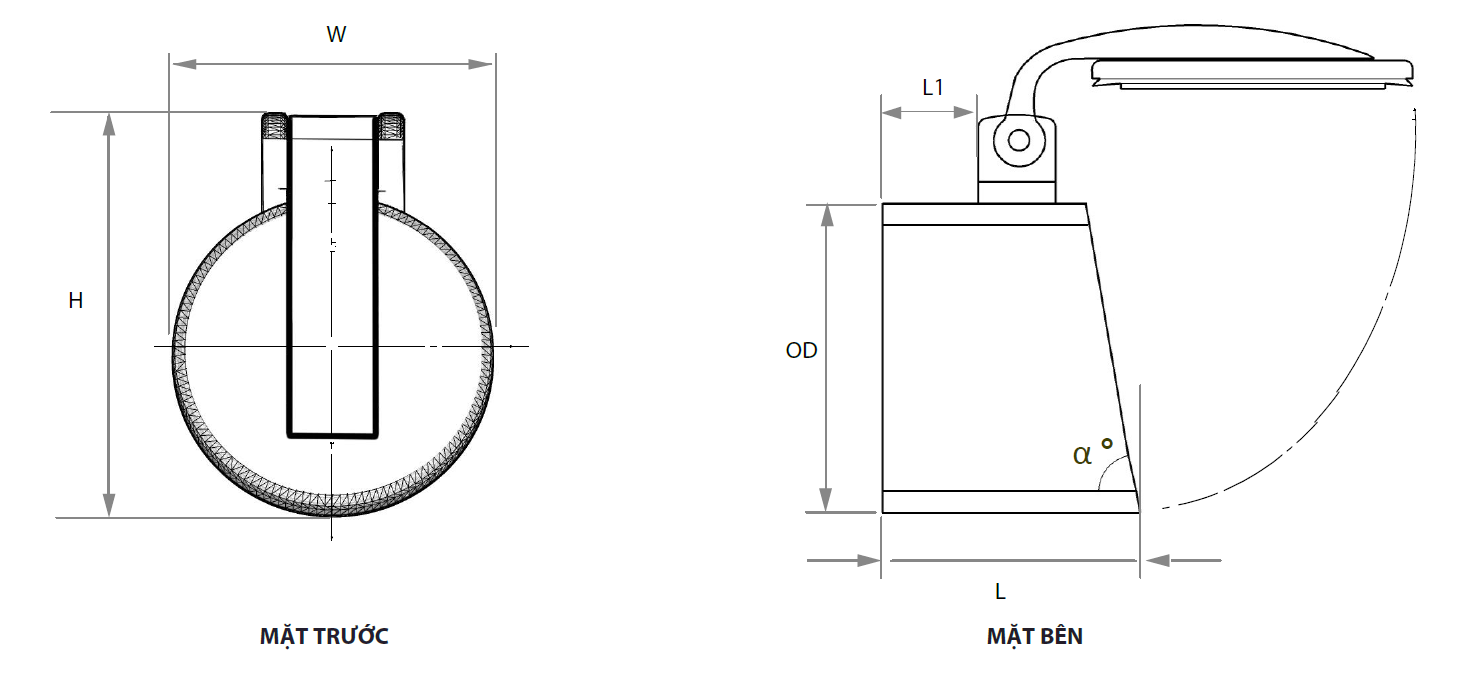

BẢN VẼ KỸ THUẬT KIỂU F
Bản vẽ thể hiện OD, W, H, L, L1 và góc α. OD đầu hàn van là kích thước cần đối chiếu trực tiếp với OD ống HDPE tại vị trí kết nối.
CÁC KÝ HIỆU CHÍNH
OD: Đường kính ngoài đầu hàn
W: Chiều rộng tổng thể
H: Chiều cao tổng thể
L: Chiều dài tổng thể
L1: Chiều dài phần đầu hàn
α: Góc cấu hình theo bản vẽ
03
BẢNG KÍCH THƯỚC KIỂU F
Đơn vị kích thước: mm.
| MODEL | OD | W | H | L | L1 | α° |
|---|---|---|---|---|---|---|
| EV160F | 160 | 180 | 228 | 210 | 100 | 82 |
| EV200F | 200 | 216 | 268 | 225 | 100 | 82 |
| EV225F | 225 | 241 | 293 | 225 | 100 | 82 |
| EV250F | 250 | 250 | 318 | 235 | 100 | 82 |
| EV315F | 315 | 353 | 383 | 245 | 100 | 82 |
| EV355F | 355 | 355 | 423 | 265 | >110 | 82 |
| EV400F | 400 | 400 | 468 | 265 | >110 | 86 |
| EV450F | 450 | 450 | 518 | 265 | >110 | 86 |
| EV500F | 500 | 500 | 588 | 275 | >130 | 86 |
| EV560F | 560 | 560 | 648 | 285 | >130 | 86 |
| EV630F | 630 | 630 | 728 | 295 | >140 | 86 |
| EV710F | 710 | 710 | 798 | 345 | >180 | 86 |
| EV800F | 800 | 800 | 922 | 370 | >200 | 87 |
| EV900F | 900 | 900 | 998 | 380 | >200 | 87 |
| EV1000F | 1000 | 1000 | 1105 | 400 | >200 | 87 |
| EV1200F | 1200 | 1200 | 1305 | 400 | >200 | 87 |
04
CẤU TẠO CHÍNH
01 · BẢN LỀ
Bu lông, ê-cu thép không gỉ
02 · TAY VÀ NẮP
Nhựa HDPE
03 · TẤM DẪN HƯỚNG
Thép không gỉ dày 1 mm tạo trọng lực
04 · GIOĂNG VÀNH
EPDM – bịt kín tối ưu
05 · THÂN
Nhựa HDPE
LƯU Ý LỰA CHỌN

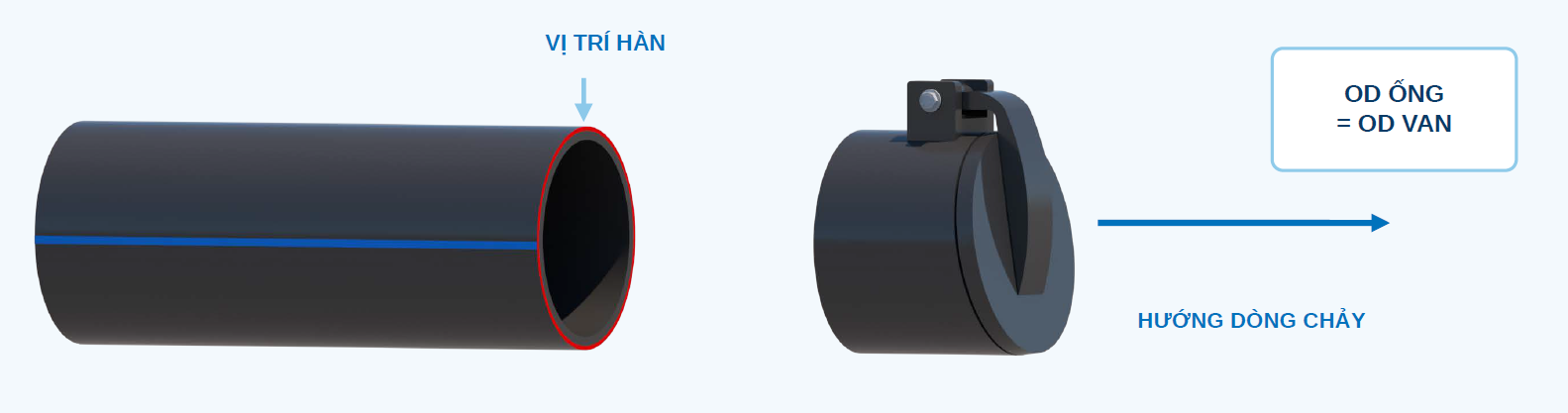

Van hàn thẳng sử dụng OD tại đầu hàn. Đối chiếu OD thực tế của ống HDPE với OD đầu hàn van trước khi chọn model; không dùng ID để lựa chọn cấu hình hàn thẳng.
06
QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định family F
02
Xác định Size
03
Kiểm tra OD ống & van
04
Hàn đối đầu
07
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Kết nối trực tiếp với ống HDPE cùng đường kính; kiểm tra OD trước khi hàn.
BƯỚC 1
Vệ sinh bề mặt tiếp xúc giữa van và ống trước khi hàn.
BƯỚC 2
Hàn trực tiếp van ECO-VCL kiểu F với ống bằng máy hàn chuyên dụng.
LƯU Ý: Tài liệu không quy định nhiệt độ, áp lực hoặc thời gian hàn. Thông số vận hành máy hàn cần thực hiện theo quy trình kỹ thuật được phê duyệt cho ống HDPE tại công trình.
ECO-VCL KIỂU F
CẦN ĐỐI CHIẾU MODEL THEO OD ỐNG THỰC TẾ?
Gửi Size, OD thực tế tại vị trí kết nối và ảnh đầu ống để đội ngũ Á Châu hỗ trợ lựa chọn model F phù hợp.
