ECO-VCL · LẮP NGOÀI ỐNG
VAN CỬA LẬT KIỂU CEE
Cấu hình lắp ngoài ống HDPE hai vách, Size 180–400. Điểm phân biệt: bản lề nhựa HDPE.
01
CẤU HÌNH KIỂU CEE
Kiểu CEE dùng cho ống HDPE hai vách, dải Size 180–400. Điểm phân biệt của CEE là bản lề nhựa HDPE.
Thân: HDPE
Nắp: HDPE
Tấm dẫn hướng: Thép không gỉ
Gioăng nắp: Cao su
Bản lề: Nhựa HDPE
02

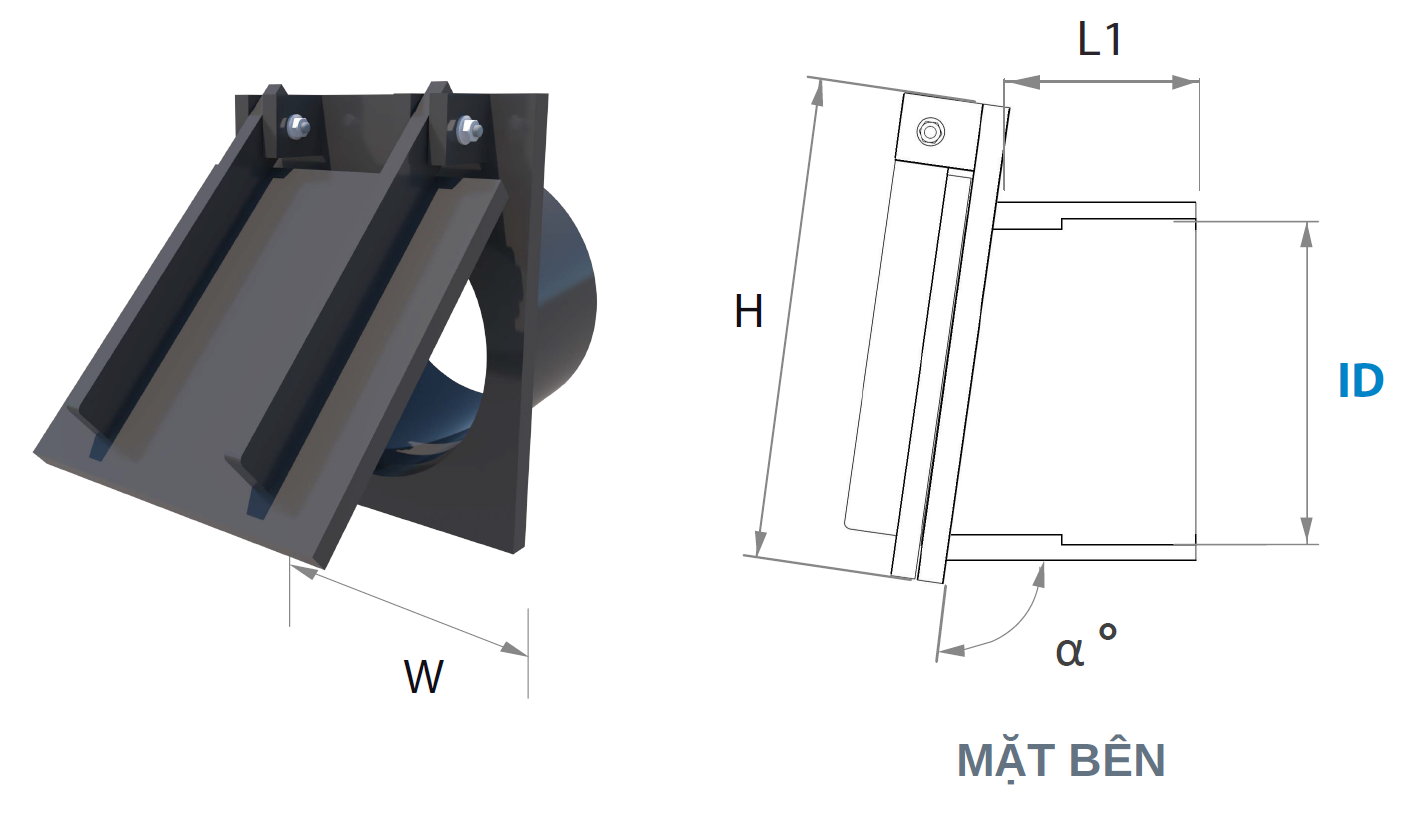

BẢN VẼ KỸ THUẬT KIỂU CEE
Catalogue thể hiện hai giá trị ID cho mỗi model CEE. Đây là hai cấu hình hoặc quy ước tương thích ống HDPE hai vách.
CÁC KÝ HIỆU CHÍNH
ID: Hai giá trị tương thích theo model
W: Chiều rộng
H: Chiều cao
L: Chiều dài phần đầu lắp
α: 98° theo bảng model
03
BẢNG THÔNG SỐ KIỂU CEE
Đơn vị kích thước: mm.
MODEL
ID
α°
W
H
L
EV180CEE
168 / 174
98
240
300
100
EV225CEE
218 / 228
98
250
310
100
EV250CEE
274 / 280
98
325
365
100
EV315CEE
328 / 338
98
380
420
100
EV400CEE
438 / 450
98
460
500
100
LƯU Ý LỰA CHỌN
Catalogue thể hiện hai giá trị ID cho mỗi model CEE. Cần đối chiếu đúng ID với OD thực tế của ống HDPE hai vách tại vị trí lắp.
05

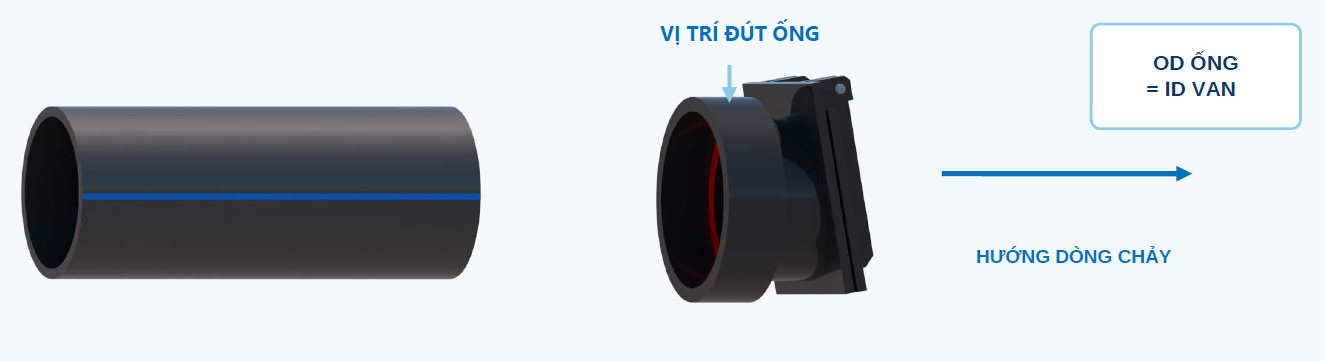

QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định loại ống
02
Đo OD thực tế
03
Đối chiếu ID van
04
Chọn model CEE
06
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Thực hiện theo kích thước thực tế tại vị trí lắp. Đầu ống không ba via, sắc cạnh.
BƯỚC 1
Bôi mủ PU vào đầu đường ống.
BƯỚC 2
Đẩy van vào ống cho đến khi đầu ống chạm vào gờ cuối.
BƯỚC 3
Khoan lỗ, dùng vít rút cố định thân van và ống.
ECO-VCL KIỂU CEE
CẦN ĐỐI CHIẾU MODEL THEO ỐNG THỰC TẾ?
Gửi OD thực tế tại vị trí lắp và ảnh đầu ống để đội ngũ Á Châu hỗ trợ đối chiếu ID và lựa chọn cấu hình phù hợp.
