ECO-VCL · VAN CỬA LẬT GẮN TƯỜNG
KIỂU S · CỬA XẢ VUÔNG
Size 600–1800
Gắn trực tiếp trên tường bê tông; dùng cho cửa xả vuông và các vị trí có hình học tương ứng.
01 · TỔNG QUAN
VAN CỬA LẬT KIỂU S
Kiểu S là cấu hình gắn tường dành cho cửa xả vuông.
Dải kích thước: Size 600–1800
Ứng dụng: hệ thống thoát nước, hố ga / cửa xả, cửa xả bê tông
Chức năng: ngăn mùi, ngăn triều; cánh van vận hành tự động theo dòng nước và chiều dòng chảy.
CỬA XẢ
VUÔNG
DẢI SIZE
600–1800
KIỂU LẮP
GẮN TƯỜNG
02 · THÔNG SỐ KỸ THUẬT
CẤU HÌNH & KÍCH THƯỚC KIỂU S

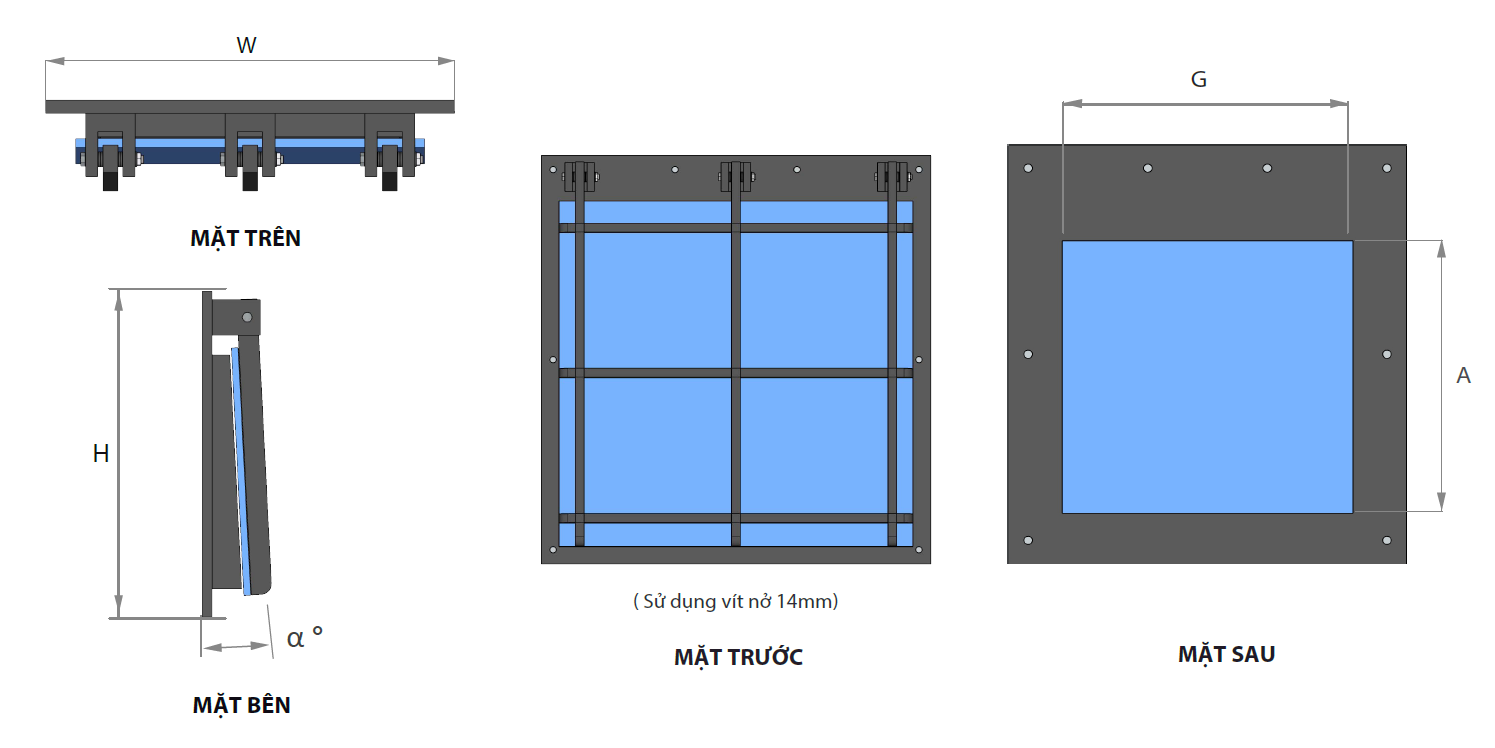

Các ký hiệu H, W, G, A, α được giữ nguyên theo bản vẽ và bảng trong tài liệu kỹ thuật 2026. Đơn vị kích thước: mm.
CÁC KÝ HIỆU THEO BẢN VẼ
H · Chiều cao tổng thể
W · Chiều rộng tổng thể
G · Chiều rộng thông thủy
A · Chiều cao thông thủy
α · Góc cấu hình theo bản vẽ
| MODEL | H | W | G | A | α° |
|---|---|---|---|---|---|
| EV600S | 850 | 735 | 600 | 600 | 50 |
| EV700S | 950 | 835 | 700 | 700 | 50 |
| EV800S | 1040 | 935 | 800 | 800 | 50 |
| EV900S | 1140 | 1035 | 900 | 900 | 50 |
| EV1000S | 1240 | 1135 | 1000 | 1000 | 50 |
| EV1100S | 1340 | 1235 | 1100 | 1100 | 50 |
| EV1200S | 1440 | 1335 | 1200 | 1200 | 50 |
| EV1300S | 1540 | 1435 | 1300 | 1300 | 50 |
| EV1400S | 1640 | 1535 | 1400 | 1400 | 50 |
| EV1500S | 1740 | 1635 | 1500 | 1500 | 50 |
| EV1600S | 1900 | 1800 | 1600 | 1600 | 50 |
| EV1800S | 2000 | 2000 | 1800 | 1800 | 50 |
03 · LẮP ĐẶT
HƯỚNG DẪN LẮP ĐẶT
BƯỚC 1
CHUẨN BỊ BỀ MẶT LẮP ĐẶT
Bề mặt tường phẳng, chắc chắn; vệ sinh sạch bụi, rêu và tạp chất.
BƯỚC 2
ĐẶT VAN VÀO VỊ TRÍ
Đặt van đúng hướng dòng chảy; căn chỉnh vị trí lỗ bắt bu lông/vít nở.
BƯỚC 3
CỐ ĐỊNH VAN
Khoan lỗ theo cấu hình thực tế; dùng vít nở/bu lông phù hợp để cố định van.
BƯỚC 4
KIỂM TRA VẬN HÀNH
Kiểm tra cánh van đóng/mở tự do và mặt làm kín tiếp xúc đều.
LƯU Ý: Kích thước và số lượng liên kết phải theo model và điều kiện công trình.
04 · KIỂM TRA & BẢO TRÌ
KIỂM TRA SAU LẮP ĐẶT
01 · VỊ TRÍ LẮP ĐẶT
Van được cố định chắc chắn, đúng hướng; không xê dịch.
02 · CÁNH VAN
Đóng/mở tự do, không kẹt và không có vật cản.
03 · GIOĂNG & MẶT LÀM KÍN
Vệ sinh bề mặt tiếp xúc; kiểm tra rách, biến dạng hoặc mài mòn.
04 · BU LÔNG / VÍT NỞ
Kiểm tra liên kết; không lỏng, thiếu hoặc hư hỏng.
05 · BẢN LỀ & TẤM TẠO TRỌNG LỰC
Kiểm tra tình trạng cơ khí và loại bỏ rác/cặn bám.
06 · SAU BẢO TRÌ
Thử đóng/mở cánh; xác nhận cánh mở theo chiều xả và trở về vị trí đóng.
CHU KỲ BẢO TRÌ: Tài liệu chưa quy định chu kỳ cố định. Tần suất kiểm tra cần được Kỹ thuật phê duyệt theo điều kiện công trình và mức độ rác/cặn.
ECO-VCL KIỂU S
ĐỐI CHIẾU MODEL THEO CỬA XẢ THỰC TẾ
Gửi kích thước cửa xả vuông, ảnh vị trí lắp và thông tin bề mặt tường để đội ngũ Á Châu hỗ trợ lựa chọn model S phù hợp.
