ECO-VCL · LẮP NGOÀI ỐNG
VAN CỬA LẬT KIỂU AEE
Cấu hình lắp ngoài ống HDPE hai vách, Size 180–400. Điểm phân biệt: bản lề thép không gỉ.
01
CẤU HÌNH KIỂU AEE
Kiểu AEE dùng cho ống HDPE hai vách, dải Size 180–400. Điểm phân biệt của AEE là bản lề thép không gỉ.
Thân: HDPE
Nắp: HDPE
Tấm dẫn hướng: Thép không gỉ
Gioăng nắp: Cao su
Bản lề: Thép không gỉ
02

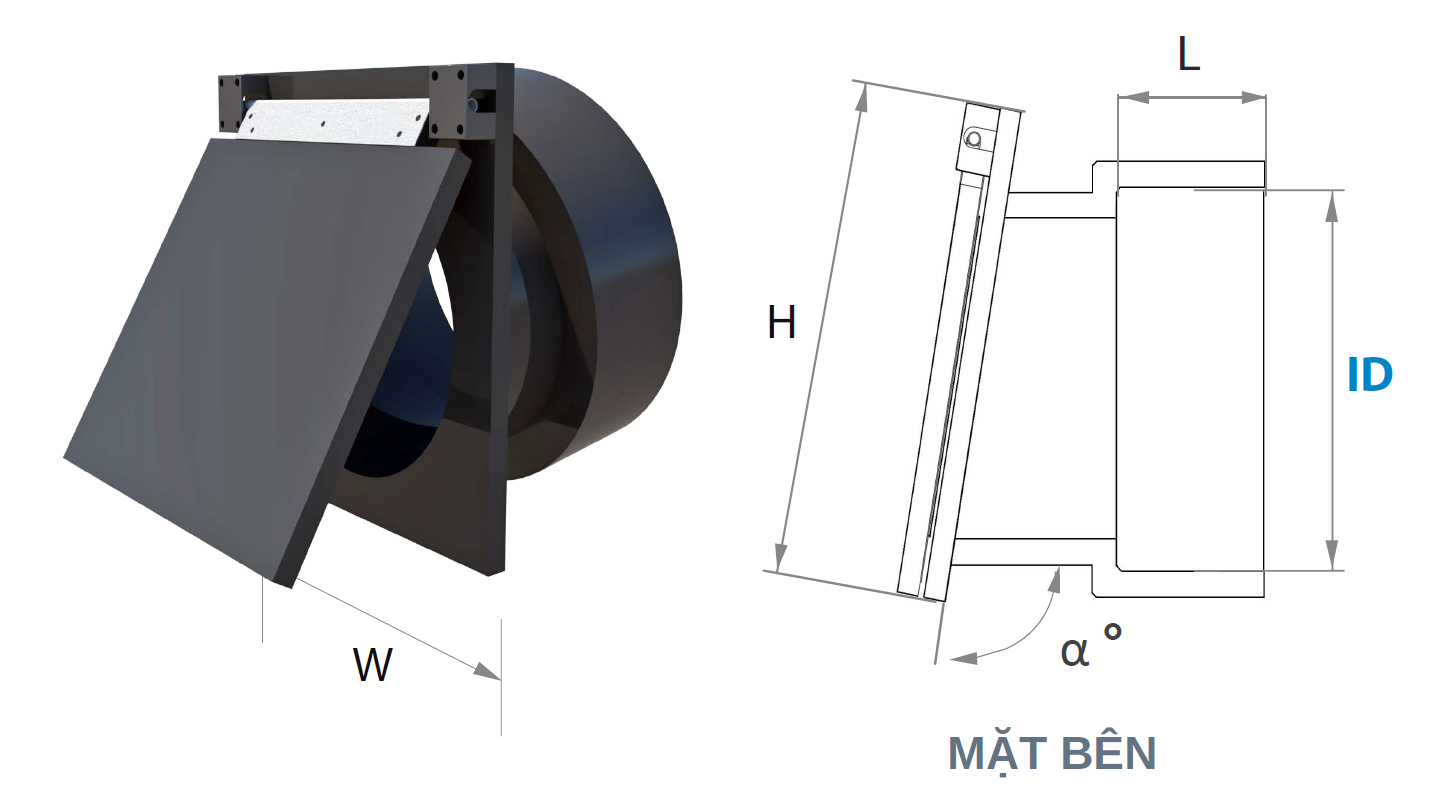

BẢN VẼ KỸ THUẬT KIỂU AEE
Catalogue thể hiện hai giá trị ID cho mỗi model AEE. Đây là hai cấu hình hoặc quy ước tương thích ống HDPE hai vách.
CÁC KÝ HIỆU CHÍNH
ID: Hai giá trị tương thích theo model
W: Chiều rộng
H: Chiều cao
L: Chiều dài phần đầu lắp
α: 98° theo bảng model
03
BẢNG THÔNG SỐ KIỂU AEE
Đơn vị kích thước: mm.
MODEL
ID
α°
W
H
L
EV180AEE
168 / 174
98
240
300
100
EV225AEE
218 / 228
98
250
310
100
EV250AEE
274 / 280
98
300
350
100
EV315AEE
328 / 338
98
380
420
100
EV400AEE
438 / 450
98
460
500
100

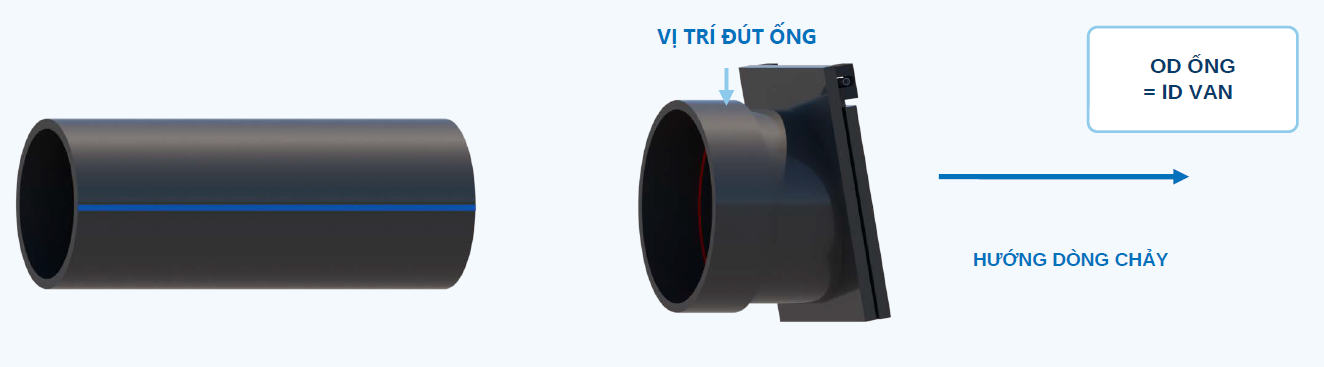

LƯU Ý LỰA CHỌN
Catalogue thể hiện hai giá trị ID cho mỗi model AEE. Cần đối chiếu đúng ID với OD thực tế của ống HDPE hai vách tại vị trí lắp.
05
QUY TRÌNH ĐỐI CHIẾU MODEL
01
Xác định loại ống
02
Đo OD thực tế
03
Đối chiếu ID van
04
Chọn model AEE
06
HƯỚNG DẪN LẮP ĐẶT CƠ BẢN
Thực hiện theo kích thước thực tế tại vị trí lắp. Đầu ống không ba via, sắc cạnh.
BƯỚC 1
Bôi mủ PU vào đầu đường ống.
BƯỚC 2
Đẩy van vào ống cho đến khi đầu ống chạm vào gờ cuối.
BƯỚC 3
Khoan lỗ, dùng vít rút cố định thân van và ống.
ECO-VCL KIỂU AEE
CẦN ĐỐI CHIẾU MODEL THEO ỐNG THỰC TẾ?
Gửi OD thực tế tại vị trí lắp và ảnh đầu ống để đội ngũ Á Châu hỗ trợ đối chiếu ID và lựa chọn cấu hình phù hợp.
