Hướng dẫn lựa chọn van theo điều kiện thủy lực, loại ống, kích thước thực tế, vị trí lắp và hình dạng cửa xả — dành cho kỹ sư, nhà thầu và đơn vị vận hành hệ thống thoát nước.
Van cửa lật là thiết bị cho phép nước chảy theo một chiều và hạn chế dòng nước chảy ngược trở lại hệ thống. Khi có dòng nước xả, áp lực nước làm cánh van mở; khi dòng chảy giảm, dừng hoặc nước phía ngoài dâng cao, cánh van đóng lại nhờ trọng lực.
Để van hoạt động tốt trong thực tế, không nên lựa chọn chỉ dựa vào đường kính danh nghĩa của đường ống. Một lựa chọn đúng cần xem xét đồng thời điều kiện thủy lực, loại ống, kích thước thực tế, hình dạng cửa xả, phương án lắp đặt, môi trường và khả năng bảo trì.
Trước khi chọn model, cần xác định van được dùng để chống chảy ngược, ngăn triều, hạn chế mùi hay kết hợp nhiều chức năng. Van cửa lật phù hợp nhất với hệ thống thoát nước trọng lực, làm việc tự động theo dòng chảy.
Cần xác định mực nước lớn nhất phía ngoài, cao độ tâm cửa xả và chênh lệch mực nước bất lợi nhất. Đây là cơ sở để kiểm tra khả năng chịu áp lực theo chiều đóng của van.

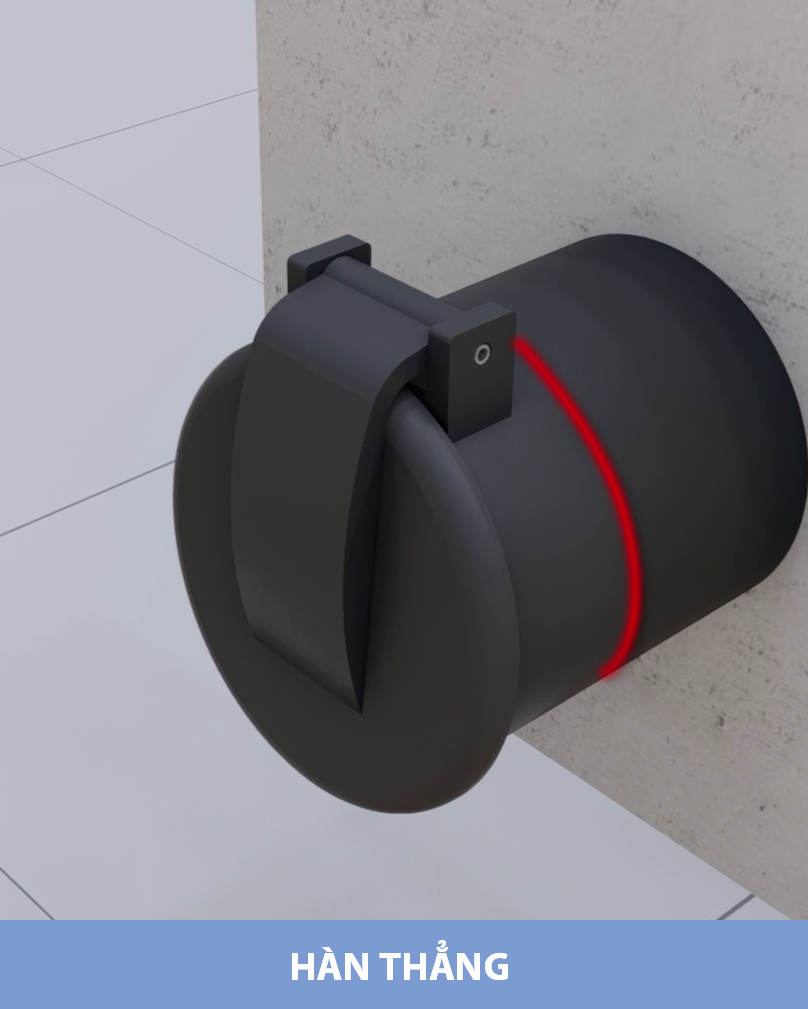

Khi có điều kiện hàn trực tiếp với ống HDPE, có thể xem xét nhóm A, C, F. Xem chi tiết tại Van cửa lật hàn thẳng.

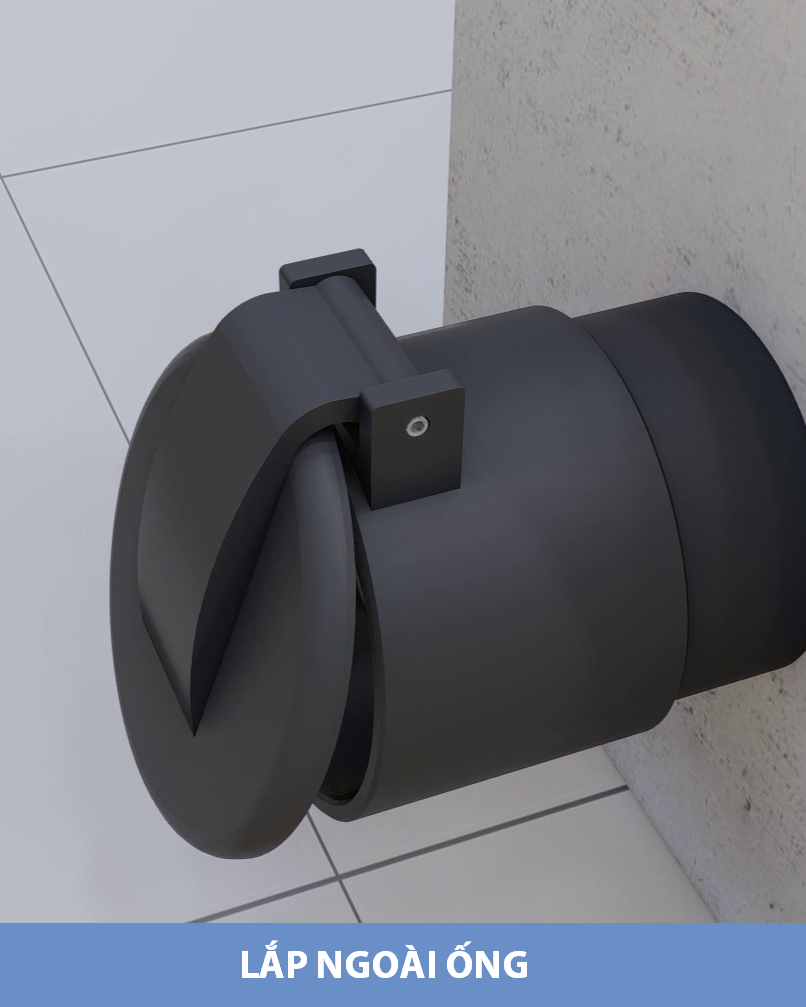

Khi cần lắp chụp bên ngoài đầu ống, có thể xem xét các cấu hình AE, CE, E, AEE, CEE, EE tùy loại ống. Xem chi tiết tại Van cửa lật lắp ngoài ống.

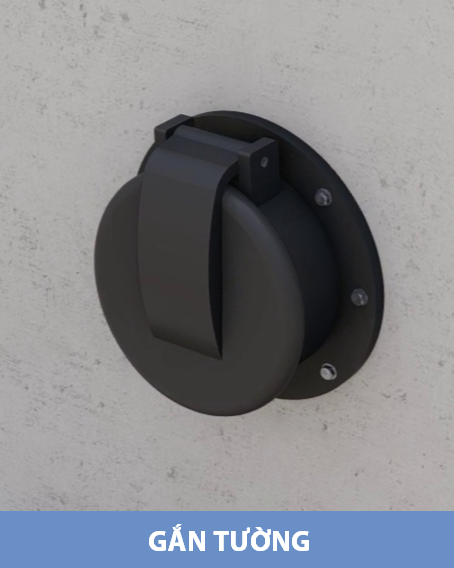

Với cửa xả trên tường bê tông hoặc hố ga, có thể chọn Kiểu D cho cửa tròn, Kiểu R cho cửa chữ nhật và Kiểu S cho cửa vuông. Xem chi tiết tại Van cửa lật gắn tường.
Không nên tự quy đổi cửa chữ nhật hoặc cửa vuông thành một đường kính tương đương để chọn van tròn nếu thiết kế không yêu cầu. Giữ đúng hình dạng cửa xả giúp giảm chi tiết chuyển tiếp và làm phương án neo giữ, làm kín rõ ràng hơn.
Trong tài liệu kỹ thuật có nhiều ký hiệu như D, ID, OD, ØD, ØOD, W, H, L, G, A. Các ký hiệu này không được tự động coi là giống nhau.
Thay vì chỉ báo “ống D500”, nên cung cấp loại ống, OD/ID đo thực tế, hình dạng cửa xả và ảnh vị trí lắp đặt để đối chiếu đúng bảng kỹ thuật của model.
Cần xác định rõ đầu tuyến là HDPE trơn, HDPE hai vách, uPVC, ống bê tông hay cửa xả bê tông. Ví dụ, nhóm AEE, CEE, EE được thiết kế cho ống HDPE hai vách và phải đối chiếu đúng kích thước trong bảng kỹ thuật.
Van phải chống chảy ngược nhưng cũng phải mở đủ dễ khi có dòng xả. Với tuyến cống có độ dốc nhỏ, lưu lượng khô thấp hoặc công trình nhạy cảm về cao độ, nên kiểm tra điều kiện thủy lực trước khi chọn van.
Rác, rong rêu và cặn có thể mắc giữa cánh van và mặt làm kín, khiến van không đóng hoàn toàn. Vì vậy cần chọn vị trí dễ tiếp cận để vệ sinh và đảm bảo cánh van có đủ không gian mở.
Đối với van gắn tường, bề mặt bê tông phải phẳng, chắc chắn và phù hợp để bố trí bu lông/vít nở. Với van lắp ngoài ống, đầu ống phải sạch, đủ chiều dài lắp và không biến dạng quá mức.
Các cấu hình ECO-VCL sử dụng HDPE kết hợp với các chi tiết như thép không gỉ và gioăng EPDM tùy model. Với nước thải công nghiệp hoặc môi trường đặc biệt, cần kiểm tra sự tương thích của toàn bộ vật liệu, không chỉ riêng thân HDPE.
Cần tính cả chi phí chuyển tiếp, mặt bích, khoan neo, thi công, thời gian lắp đặt và bảo trì. Một model rẻ hơn nhưng cần nhiều chi tiết chuyển tiếp tại hiện trường chưa chắc là phương án kinh tế nhất.
| Điều kiện công trình | Nhóm van nên xem xét |
|---|---|
| Hàn trực tiếp với ống HDPE | A / C / F |
| Lắp ngoài ống HDPE/uPVC | AE / CE / E |
| Lắp ngoài ống HDPE hai vách | AEE / CEE / EE |
| Một số cấu hình ống bê tông | E |
| Gắn tường – cửa tròn | D |
| Gắn tường – cửa chữ nhật | R |
| Gắn tường – cửa vuông | S |
Lựa chọn van cửa lật nên bắt đầu từ bài toán chống chảy ngược → điều kiện thủy lực → loại ống → kích thước thực tế → vị trí lắp → hình dạng cửa xả → cấu hình van.
Bước cuối cùng luôn phải là đối chiếu bản vẽ kỹ thuật của đúng model với kích thước thực tế tại công trình. Khi còn nghi ngờ giữa hai cấu hình, nên gửi kích thước và hình ảnh hiện trường để bộ phận kỹ thuật kiểm tra trước khi đặt hàng.
