01
Bắt đầu từ cách van kết nối với công trình, sau đó mới đi đến model và kích thước cụ thể.
NHÓM 01
Hàn trực tiếp với ống HDPE có cùng đường kính.
Model: A · C · F
NHÓM 02

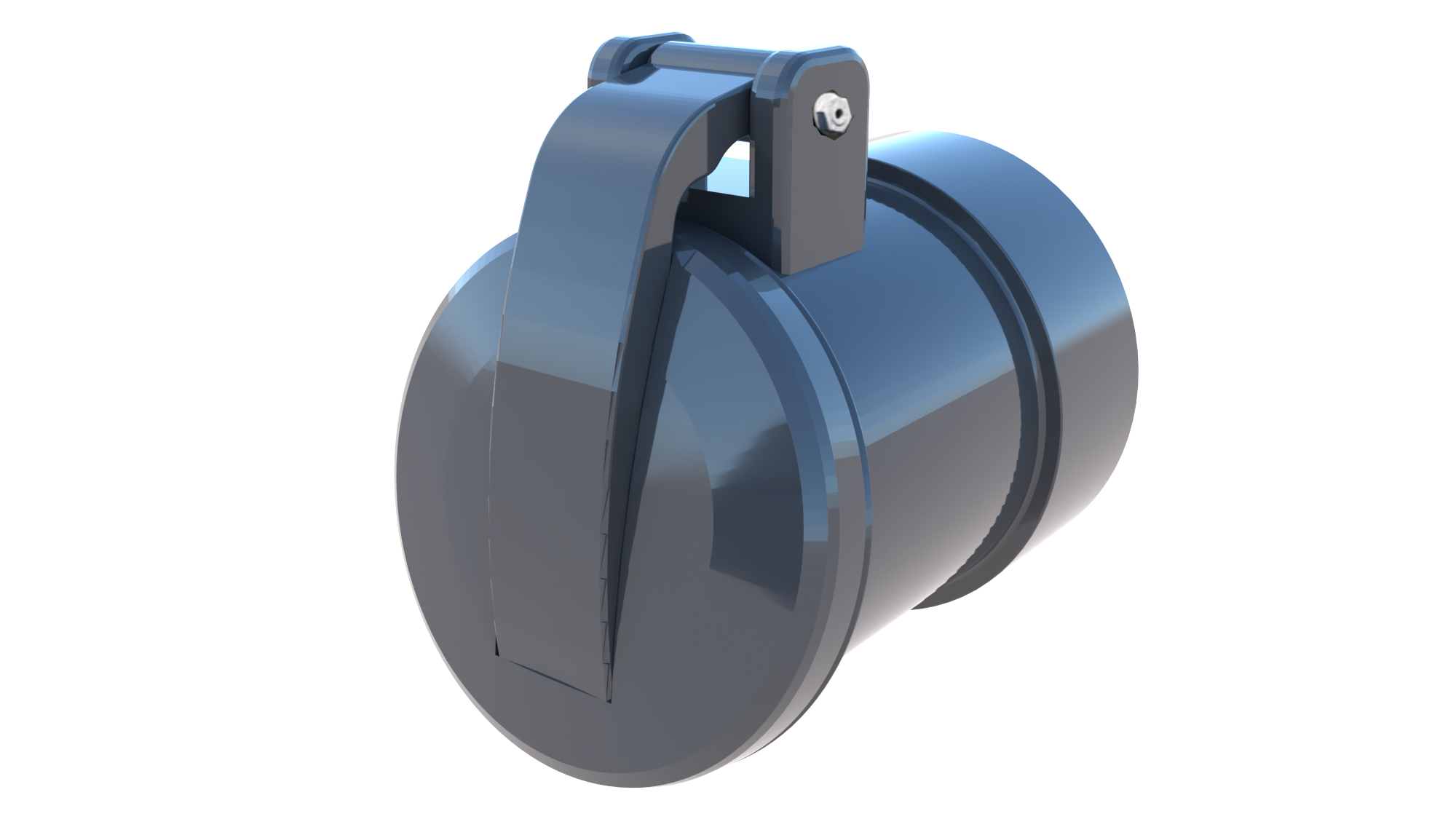

Chụp ngoài đầu ống, lựa chọn theo loại ống và kích thước thực tế.
Model: AE · AEE · CE · CEE · E · EE
NHÓM 03

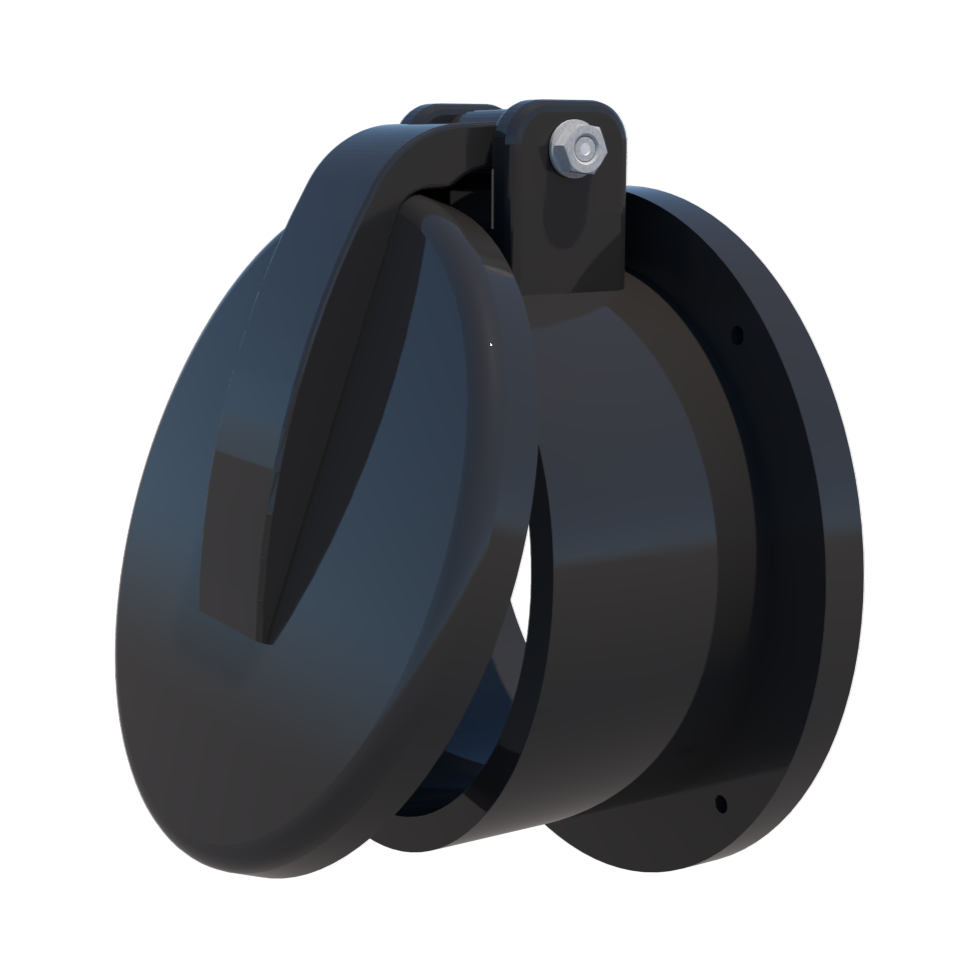

Bắt trực tiếp lên tường bê tông hoặc cửa xả đã có kết cấu chờ.
Model: D · R · S
02
Dùng cho hệ thống thoát nước và hố ga; phù hợp ống HDPE có cùng đường kính và hàn đối đầu với ống.
Khoảng kích thước: từ D160 đến D1200 tùy model.
D200–D315
Cấu hình hàn thẳng cho ống HDPE.
D200–D315
Cấu hình hàn thẳng cho ống HDPE.
D160–D1200
Dải kích thước rộng cho ống HDPE.
03
Nhóm có nhiều cấu hình nhất. Lựa chọn theo loại ống: HDPE/uPVC, HDPE hai vách hoặc ống bê tông.
Size 200–315
HDPE / uPVC
Size 180–400
HDPE hai vách
Size 200–315
HDPE / uPVC
Size 180–400
HDPE hai vách
Size 160–1204
HDPE / uPVC; có cấu hình chuyên dùng lắp ngoài ống bê tông.
Size 180–400
HDPE hai vách
04
Phù hợp cửa xả đã được tạo sẵn trong bê tông hoặc vị trí cần bắt trực tiếp lên tường bằng bu lông/vít nở.
Hình dạng: tròn, chữ nhật và vuông.
Size 200–2000
Dạng tròn, gắn tường bê tông.

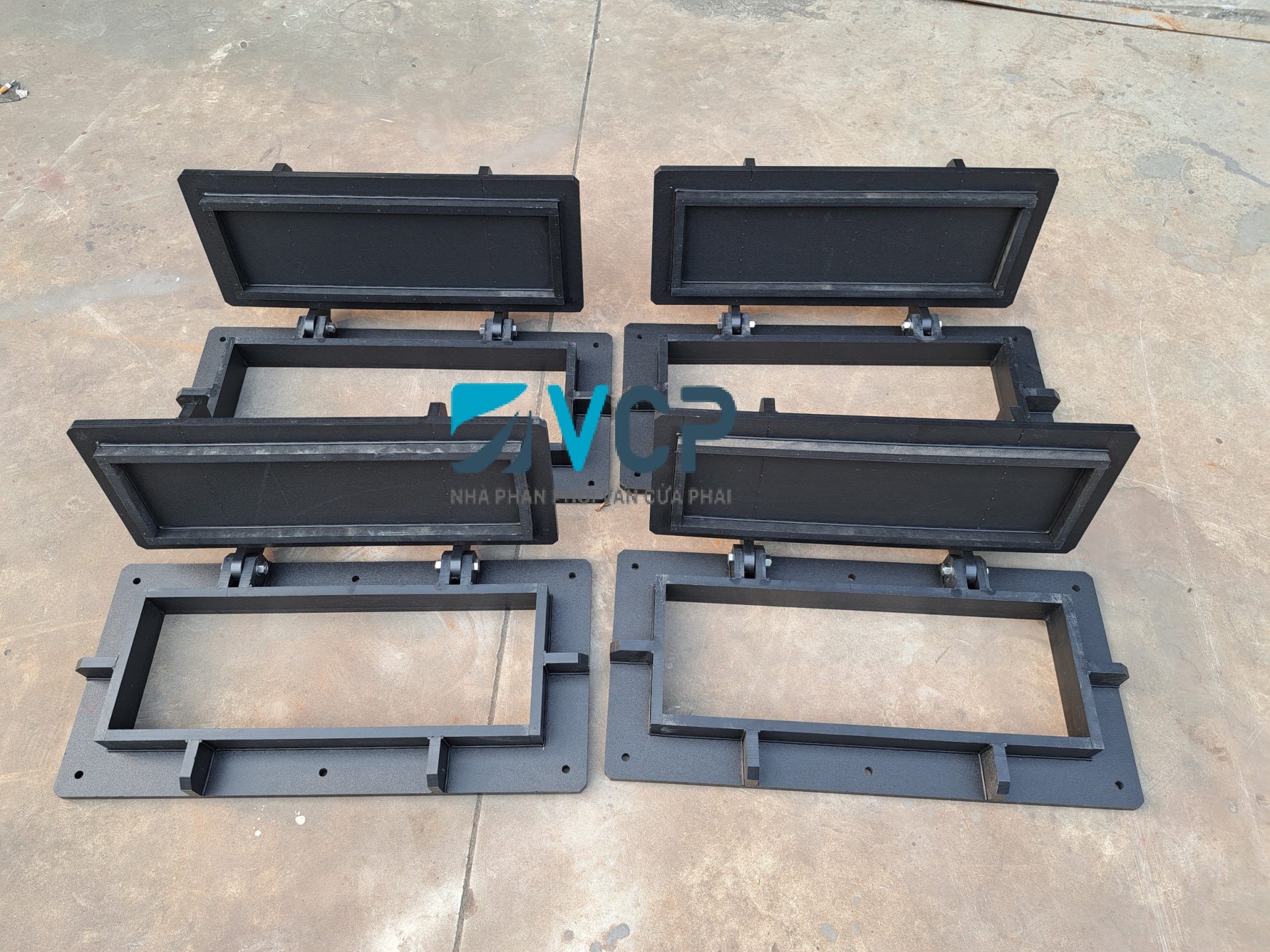

Size 500–900
Dạng chữ nhật, gắn tường bê tông.
Size 600–1800
Dạng vuông, gắn tường bê tông.
05
NHÓM
MODEL
LOẠI ỐNG / KẾT CẤU
KÍCH THƯỚC
PHƯƠNG ÁN LẮP
[/col]
[/row]
06
Sau khi xác định nhóm lắp đặt, cần đối chiếu tiếp loại ống, OD/ID thực tế, không gian đóng mở và vị trí lắp.
Không nên chọn model chỉ theo đường kính danh nghĩa của ống.
HỖ TRỢ LỰA CHỌN
Gửi loại ống, OD/ID thực tế, ảnh vị trí lắp và điều kiện công trình để đội ngũ Á Châu hỗ trợ đối chiếu model ECO-VCL phù hợp.
