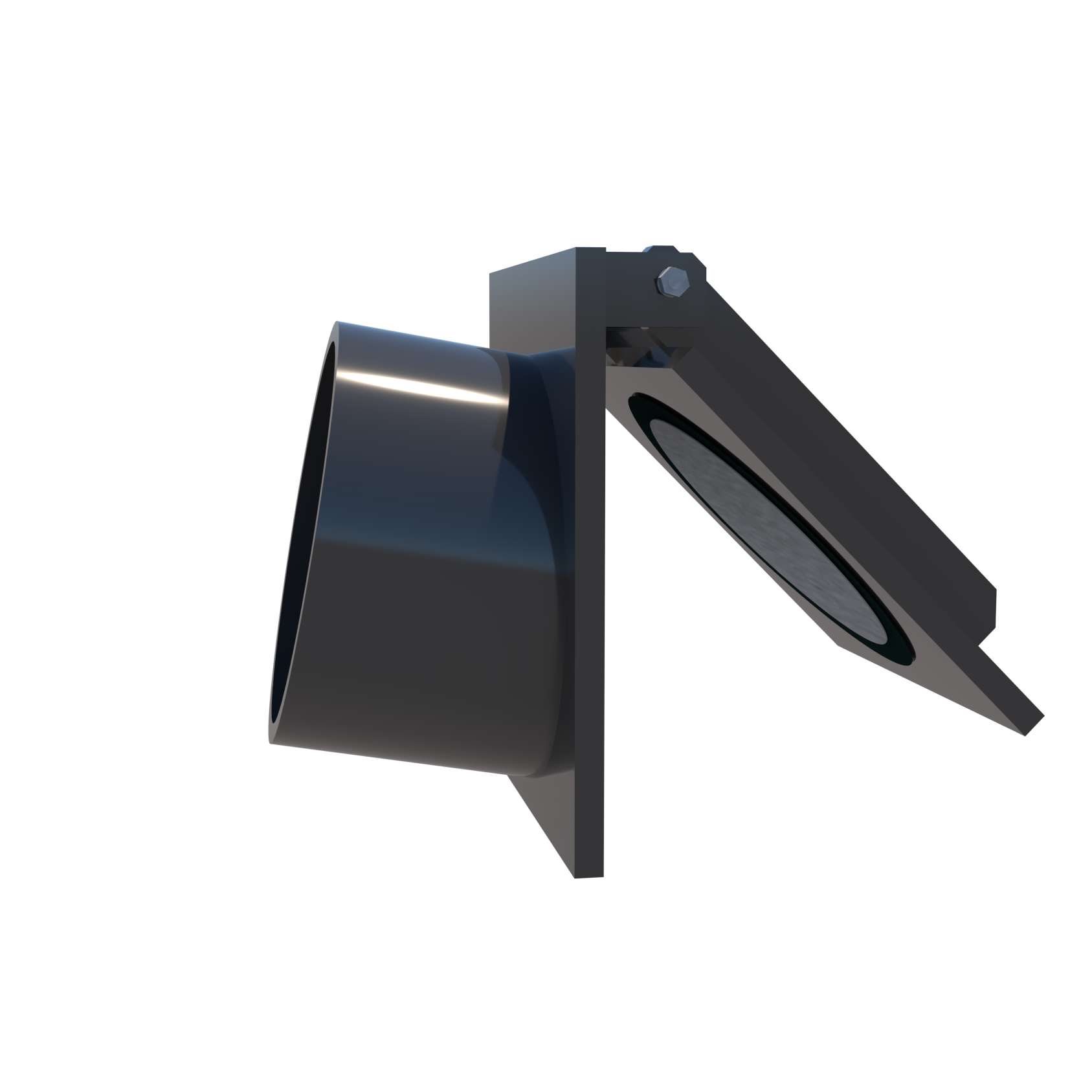

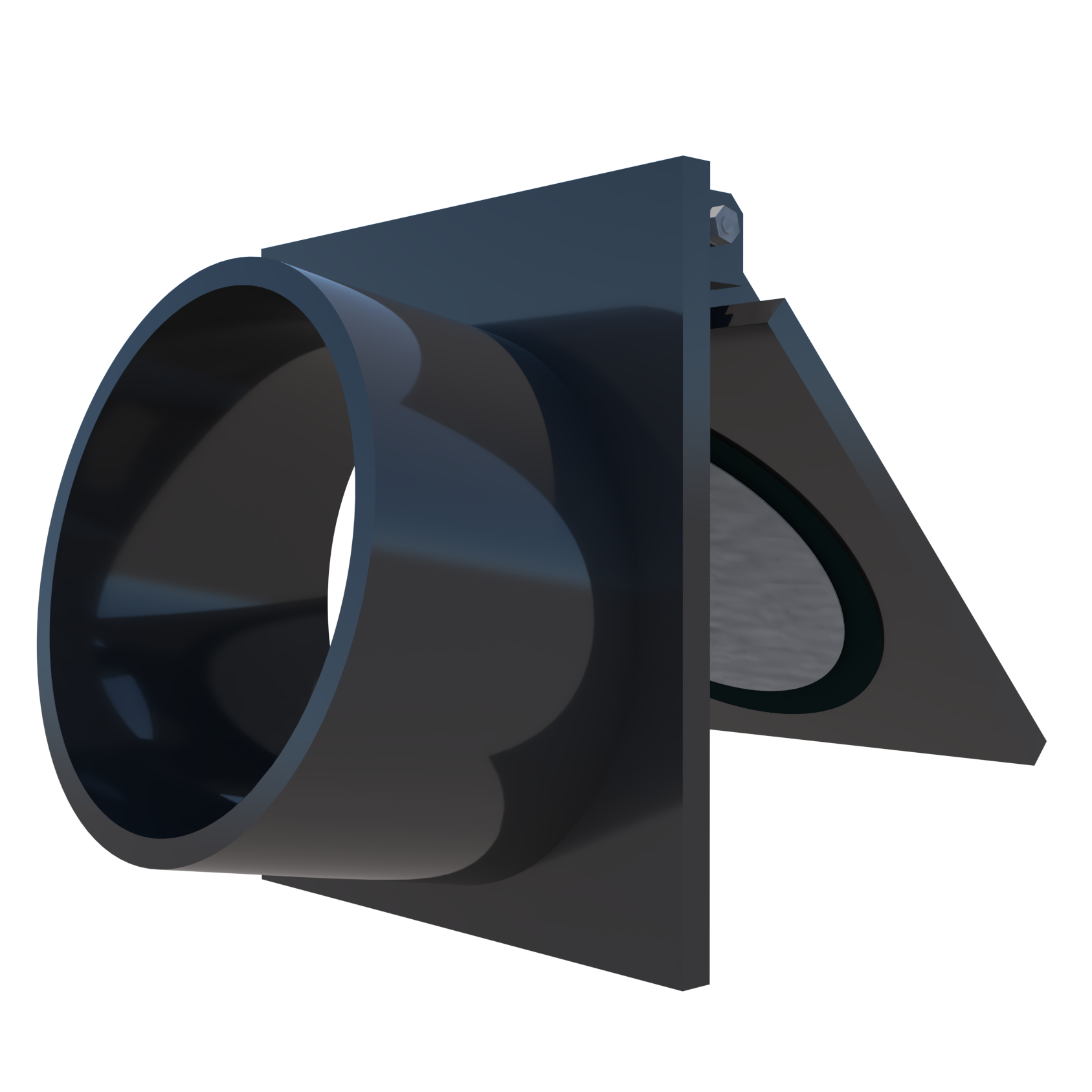

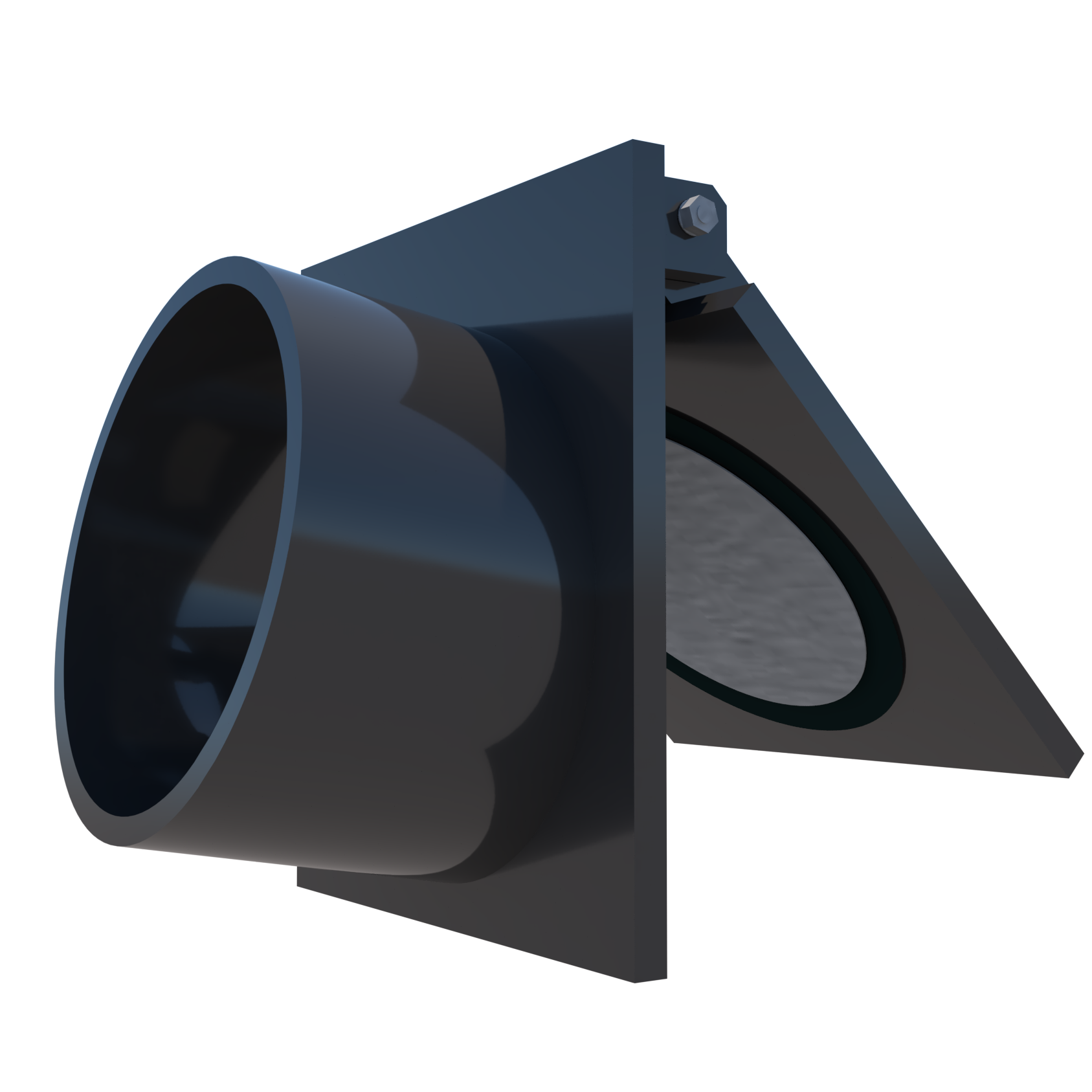

VAN CỬA LẬT KIỂU CE (Lắp ngoài)

THÔNG SỐ KỸ THUẬT

Cấu tạo

  • Thân van: đúc nguyên khối từ HDPE, đảm bảo độ kín và độ bền cao.
  • Nắp van: đóng/mở tự động theo áp lực nước.
  • Bản lề và gioăng làm kín: giúp vận hành êm, đóng khít tuyệt đối, chống rò rỉ nước.

Đặc điểm

  • Được thiết kế để lắp đặt ở cuối hệ thống đường ống thoát nước, hố ga.
  • Ngăn mùi, ngăn triều
  • Chụp vào đầu ống.

Cơ chế hoạt động chính


Khi có dòng chảy:
Khi dòng nước hoặc chất lỏng chảy qua van, cánh cửa của van cửa lật sẽ mở ra nhờ vào áp lực của dòng chảy. Cánh cửa van di chuyển theo hướng dòng chảy, cho phép nước đi qua mà không gặp trở ngại.





Khi không có dòng chảy:
Khi dòng nước ngừng lại hoặc có dòng chảy ngược, cánh cửa của van tự động đóng lại nhờ vào trọng lực (Nắp van được gắn tấm Inox tạo trọng lực).




Ngăn dòng chảy ngược:
Khi có dòng chảy ngược, ví dụ như trong trường hợp có sự thay đổi đột ngột về áp suất hoặc khi nước bắt đầu chảy ngược lại, van cửa lật đóng lại để ngăn ngừa nước chảy ngược vào hệ thống, bảo vệ các thiết bị khác khỏi sự cố ngập hoặc ô nhiễm.



Ưu điểm nổi bật

Chống ăn mòn và chịu môi trường khắc nghiệt: Không bị gỉ sét, không cần sơn phủ bảo vệ.

6868477649

Độ kín cao, tuổi thọ dài: Nhờ hệ gioăng cao su đàn hồi và thiết kế ép kín theo áp lực nước.

Screenshot 2

Tự động vận hành 1 chiều, không cần nguồn điện hay nhân công điều khiển.

Screenshot 3

Lực mở nhỏ hơn nhiều so với van truyền thống.

pf 8047033f scale

Trọng lượng nhẹ – dễ lắp đặt: giảm tải trọng cho kết cấu bê tông, thuận tiện thi công trên nhiều địa hình.

easy installation

Chi phí bảo trì thấp. Thân thiện môi trường, tái chế được, phù hợp xu hướng vật liệu xanh.

Screenshot 1

Ứng dụng

Thoát nước đô thị (ngăn mùi, ngăn triều cường)

so do ho ga 05

Công trình thủy lợi

z6157946255680 f49fb4546733426a3e2b9ef47940ffc9

Hệ thống xử lý nước thải công nghiệp

IMG20241223131427 scaled

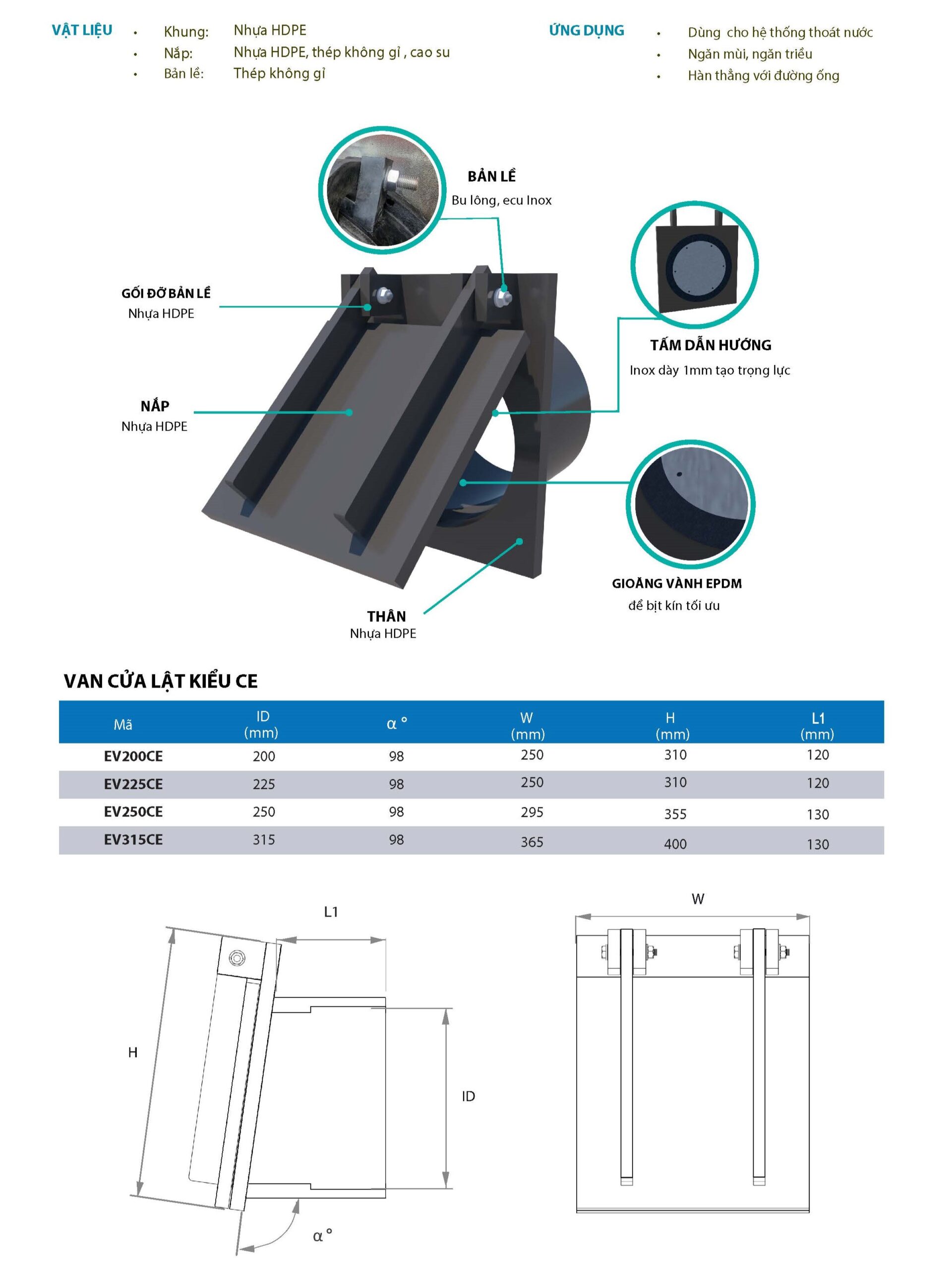

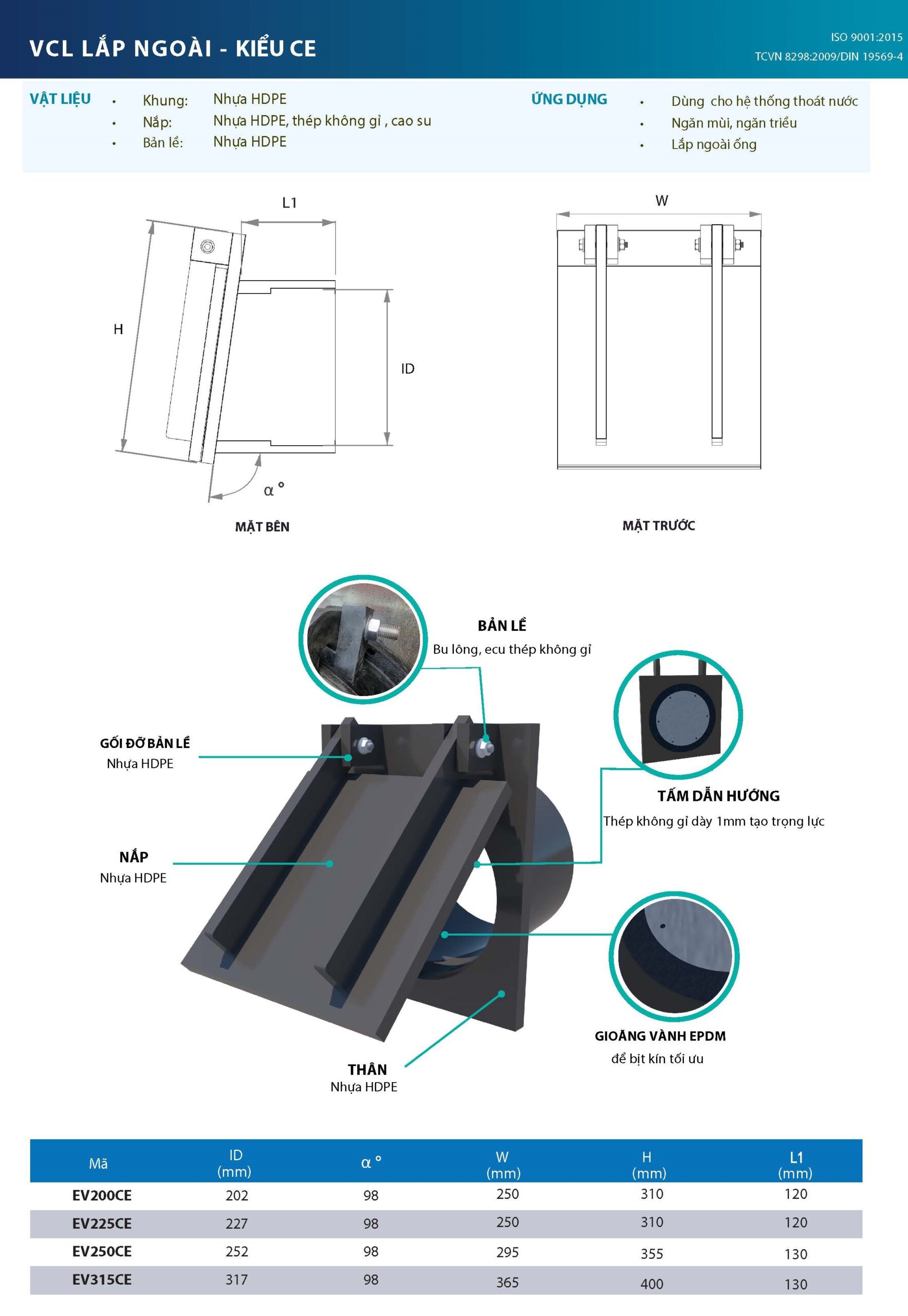

Bản vẽ kỹ thuật

Thong so ky thuat lap ngoai Page 14 scaled

* Nhận đặt sản xuất theo yêu cầu về kích thước và độ dày (khách hàng cung cấp bản vẽ)

Tiêu chuẩn cơ sở

7149. NHUA A CHAU TCCS 0001 Page 1

7149. NHUA A CHAU TCCS 0001 Page 2

7149. NHUA A CHAU TCCS 0001 Page 3

7149. NHUA A CHAU TCCS 0001 Page 4

Lựa chọn van cửa lật phù hợp

So do4 1 scaled

Các kiểu lắp đặt

1. Gắn tường (Van kiểu D, R, S)

Phổ biến nhất khi cửa xả đã được đổ sẵn trong bê tông. Bơm keo silicon đảm bảo kín nước giữa tường và mặt bích.

lap tren tuong

2. Lắp ngoài ống (Van kiểu AE, CE, E, AEE, CEE, EE )

Dùng với ống PVC/Bê tông/ ống hai vách HDPE .

.

lap ngoai

3. Hàn thẳng (Van kiểu A, C, F)

Dùng với ống HDPE có cùng đường kính. Hàn đối đầu với ống .

han thang

Hướng dẫn lắp đặt

han thang lap ngoai mat bich
